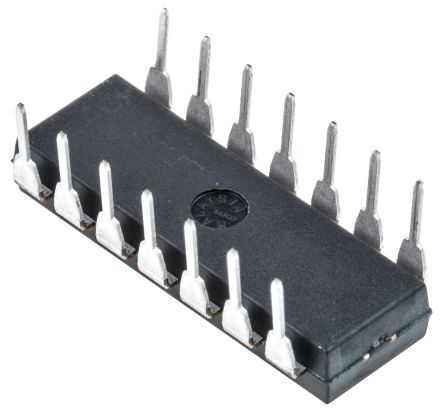

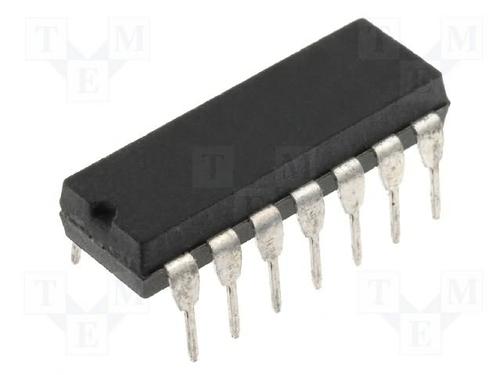

OP400GPZ

OP400GPZ图片1
OP400GPZ图片2
OP400GPZ图片3
OP400GPZ图片4
OP400GPZ图片5
OP400GPZ图片6
OP400GPZ图片7
OP400GPZ图片8
OP400GPZ图片9
OP400GPZ图片10
OP400GPZ图片11
OP400GPZ图片12
OP400GPZ图片13
OP400GPZ图片14
OP400GPZ图片15
OP400GPZ图片16
OP400GPZ图片17
OP400GPZ图片18
OP400GPZ图片19
OP400GPZ图片20
OP400GPZ概述

ANALOG DEVICES  OP400GPZ  运算放大器, 四路, 500 kHz, 4个放大器, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 14 引脚

OP77/200/400 精密,Analog Devices

Analog Devices 的 OP77 精密运算放大器具有超低偏置电压和偏移以及出色的增益线性。OP200 和 OP400 型号在节省空间的双和四路封装中提供了相似的精确性能。


得捷:
IC OPAMP GP 4 CIRCUIT 14DIP


欧时:
Analog Devices 运算放大器 OP400GPZ 四路, 500kHz增益带宽积, 14引脚 PDIP封装


立创商城:
OP400GPZ


e络盟:
运算放大器, 四路, 4个放大器, 500 kHz, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 14 引脚


艾睿:
Op Amp Quad Low Power Amplifier ±20V 14-Pin PDIP N Tube


Jameco:
OP Amp Quad General Purpose ±20 Volt 14-Pin Plastic Dip N


安富利:
OP Amp Quad GP ±20V 14-Pin PDIP N


Chip1Stop:
OP Amp Quad GP ±20V 14-Pin PDIP N Tube


TME:
Operational amplifier; 500kHz; Channels:4; DIP14


Verical:
Op Amp Quad Low Power Amplifier ±20V 14-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  OP400GPZ  Operational Amplifier, Quad, 4 Amplifier, 500 kHz, 0.15 V/µs, ± 3V to ± 18V, DIP, 14 Pins


DeviceMart:
IC OPAMP GP 500KHZ QUAD LP 14DIP


Win Source:
IC OPAMP GP 500KHZ 14DIP


OP400GPZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 600 µA

电路数 4

通道数 4

针脚数 14

耗散功率 132 mW

共模抑制比 110 dB

输入电容 3.20 pF

带宽 500 kHz

转换速率 150 mV/μs

增益频宽积 0.5 MHz

输入阻抗 200 GΩ

输入补偿电压 80 µV

输入偏置电流 750 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 0.5 MHz

共模抑制比Min 110 dB

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.05 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 国防, 军用与航空, 国防, Aerospace, Defence, Military, Signal Processing, 军用与航空, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

OP400GPZ引脚图与封装图
OP400GPZ引脚图
OP400GPZ封装图
OP400GPZ电路图
OP400GPZ封装焊盘图
在线购买OP400GPZ
型号: OP400GPZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  OP400GPZ  运算放大器, 四路, 500 kHz, 4个放大器, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 14 引脚
替代型号OP400GPZ
型号/品牌 代替类型 替代型号对比

OP400GPZ

ADI 亚德诺

当前型号

当前型号

OP400FY

亚德诺

类似代替

OP400GPZ和OP400FY的区别

OP400GP

亚德诺

类似代替

OP400GPZ和OP400GP的区别

OP4177ARZ

亚德诺

功能相似

OP400GPZ和OP4177ARZ的区别
