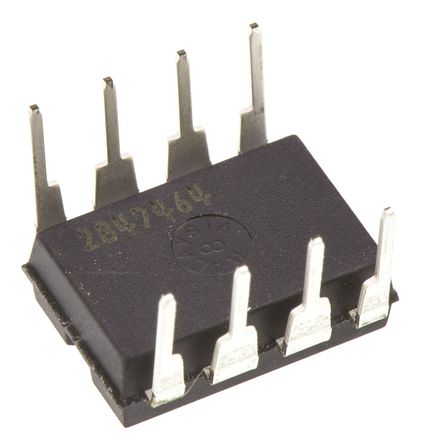

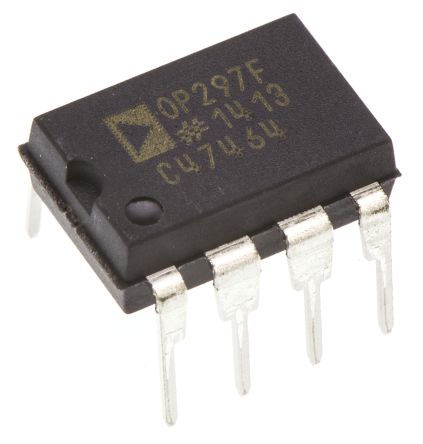

OP297FPZ图片1
OP297FPZ图片2
OP297FPZ图片3
OP297FPZ图片4
OP297FPZ图片5
OP297FPZ图片6
OP297FPZ图片7
OP297FPZ图片8
OP297FPZ图片9
OP297FPZ图片10
OP297FPZ图片11
OP297FPZ图片12
OP297FPZ图片13
OP297FPZ图片14
OP297FPZ图片15
OP297FPZ图片16
OP297FPZ图片17
OP297FPZ概述

ANALOG DEVICES  OP297FPZ  运算放大器, 双路, 500 kHz, 2个放大器, 0.15 V/µs, ± 2V 至 ± 20V, DIP, 8 引脚

精密,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 2 CIRCUIT 8DIP


立创商城:
OP297FPZ


欧时:
Analog Devices 运算放大器 OP297FPZ 双, 500kHz增益带宽积, 8引脚 PDIP封装


贸泽:
精密放大器 Dual Lo Bias Current PREC IC 50uV Max


艾睿:
Op Amp Dual Precision Amplifier ±20V 8-Pin PDIP N Tube


安富利:
OP Amp Dual GP ±20V 8-Pin PDIP


Chip1Stop:
OP Amp Dual GP ±20V 8-Pin PDIP N Tube


TME:
Operational amplifier; 500kHz; Channels:2; DIP8


Verical:
Op Amp Dual Precision Amplifier ±20V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  OP297FPZ  Operational Amplifier, Dual, 2 Amplifier, 500 kHz, 0.15 V/µs, ± 2V to ± 20V, DIP, 8 Pins


Win Source:
IC OPAMP GP 500KHZ 8DIP


DeviceMart:
IC OPAMP GP 500KHZ DUAL 8DIP


OP297FPZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 525 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 114 dB

输入电容 3.00 pF

带宽 500 kHz

转换速率 150 mV/μs

增益频宽积 500 kHz

输入阻抗 500 GΩ

输入补偿电压 50 µV

输入偏置电流 35 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 0.5 MHz

共模抑制比Min 114 dB

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 PB free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

OP297FPZ引脚图与封装图
OP297FPZ引脚图
OP297FPZ封装图
OP297FPZ电路图
OP297FPZ封装焊盘图
在线购买OP297FPZ
型号: OP297FPZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  OP297FPZ  运算放大器, 双路, 500 kHz, 2个放大器, 0.15 V/µs, ± 2V 至 ± 20V, DIP, 8 引脚
替代型号OP297FPZ
型号/品牌 代替类型 替代型号对比

OP297FPZ

ADI 亚德诺

当前型号

当前型号

OP2177ARZ

亚德诺

类似代替

OP297FPZ和OP2177ARZ的区别

AD8622ARZ

亚德诺

功能相似

OP297FPZ和AD8622ARZ的区别

BA2904FVM-TR

罗姆半导体

功能相似

OP297FPZ和BA2904FVM-TR的区别
