OPA1688

Sound Plus 低失真高驱动音频运算放大器

和 OPA1689 属于 SoundPlus36V、单电源、低噪声运算放大器系列，该系列放大器能够在 +4.5V ±2.25V 至 +36V ±18V 的电源范围内运行。这些最新补充的高压音频运算放大器与 OPA16xx 器件搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需要。OPA168x 采用微型封装，并且偏移、漂移和静态电流均较低。这些器件还具有高带宽、快速转换率和高输出电流驱动能力。双路和四路版本具有相同的技术规格，可最大程度地提高设计灵活性。

大多数运算放大器仅有一个指定的电源电压，OPA168x 系列则有所不同，其可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致反相。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。

OPA168x 系列运算放大器的额定运行温度范围为 -40°C 至 85°C。

.

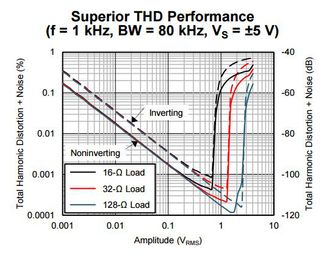

THD+N，50mW，32Ω，1kHz，–109dB

.

宽电源范围：

.

4.5V 至 36V，±2.25V 至 ±18V

.

低偏移电压：±0.25mV

.

低偏移漂移：±0.5µV/°C

.

增益带宽：10MHz

.

低输入偏置电流：±10pA

.

低静态电流：每个放大器 1.6mA

.

低噪声：8nV/√Hz

.

已过滤电磁干扰 EMI 和射频干扰 RFI 的输入

.

输入范围包括负电源

.

输入范围运行至正电源

.

轨到轨输出

.

高共模抑制：120dB

.

行业标准封装：

.

SOIC-8 和 SOIC-14

.

封装：

.

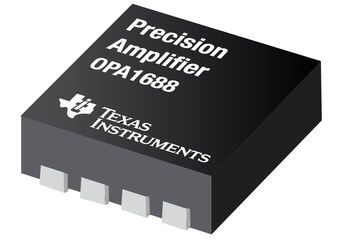

双路版本采用 WSON-8 封装，四路版本采用 VQFN-16 封装

## 应用

.

耳机驱动器

.

模拟和数字混音器

.

音效处理器

.

变频器放大器

.

乐器

.

A/V接收器

.

DVD和 蓝光Blu-Ray播放器

.

车载音频系统
