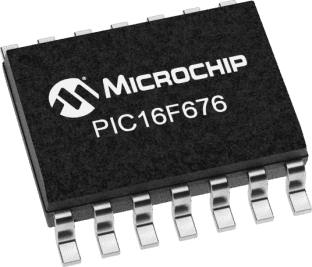

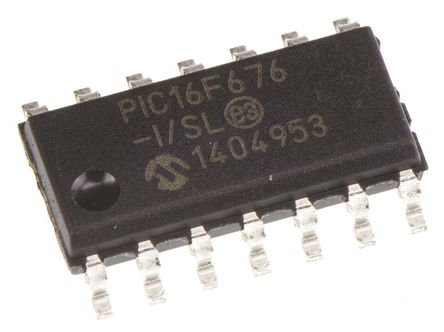

MICROCHIP PIC16F676-I/SL 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 1.75 KB, 64 Byte, 14 引脚, SOIC
PIC16F630/676 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。
PIC16F630/676 系列微控制器基于 Microchip 的中级内核,带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、1.75 千字节程序存储器、64 字节 RAM 和 128 字节数据 EEPROM。 板载是一个振荡器,工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
4 MHz 内部振荡器
12 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电检测 BOD
监控器计时器 WDT
在线串行编程 ICSP
### 外设
8 通道 10 位模拟到数字转换器 – 仅限 PIC16F676
一个比较器
一个 8 位计时器
一个 16 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 14
时钟频率 20 MHz
RAM大小 64 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.75 KB
I/O引脚数 12
存取时间 20.0 µs
内核架构 PIC
内存容量 1000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.9 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 车用, Automotive, 工业, Consumer Electronics, 消费电子产品, Automotive, Industrial, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8542310001
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F676-I/SL Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F630-I/SL 微芯 | 完全替代 | PIC16F676-I/SL和PIC16F630-I/SL的区别 |
PIC16F676-I/SN 微芯 | 完全替代 | PIC16F676-I/SL和PIC16F676-I/SN的区别 |
PIC16F676-I/ST 微芯 | 类似代替 | PIC16F676-I/SL和PIC16F676-I/ST的区别 |
