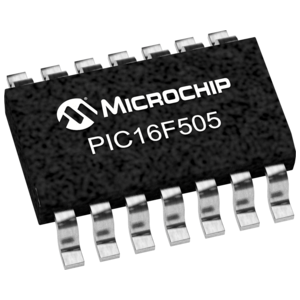

MICROCHIP PIC16F505-I/SL 微控制器, 8位, 闪存, AEC-Q100, PIC16F5xx, 20 MHz, 1.5 KB, 72 Byte, 14 引脚, SOIC
PIC16F505 8 位闪存
### 微控制器功能
最大 20 MHz CPU 速度
33 个指令
2 级硬件堆栈
4 MHz 内部振荡器 - 可选频率范围 4 MHz 或 8 MHz
12 个输入/输出引脚
通电重置 POR
掉电重置 BOR
监控器计时器 WDT
设备重置计时器 DRT
在线串行编程 ICSP
在线调试 ICD
### 外设
一个 8 位计时器
欧时:
### PIC16F505 8 位闪存微控制器### 微控制器功能最大 20 MHz CPU 速度 33 个指令 2 级硬件堆栈 4 MHz 内部振荡器 - 可选频率范围 4 MHz 或 8 MHz 12 个输入/输出引脚 通电重置 POR 掉电重置 BOR 监控器计时器 WDT 设备重置计时器 DRT 在线串行编程 ICSP 在线调试 ICD ### 外设一个 8 位计时器 ### PIC16 微控制器
得捷:
IC MCU 8BIT 1.5KB FLASH 14SOIC
立创商城:
PIC 20MHz 闪存:1K@x12bit RAM:72Byte
艾睿:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 2.5V/3.3V/5V Automotive 14-Pin SOIC N Tube
Allied Electronics:
14-Pin; 1.5 KB Flash; 72 RAM; 12 I/O;
安富利:
MCU 8-bit PIC16 PIC RISC 1.5KB Flash 2.5V/3.3V/5V 14-Pin SOIC N Tube
Chip1Stop:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 2.5V/3.3V/5V Automotive 14-Pin SOIC N Tube
TME:
PIC microcontroller; Memory:1.5kB; SRAM:72B; 20MHz; SMD; SO14
Verical:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 2.5V/3.3V/5V Automotive 14-Pin SOIC N Tube
Newark:
# MICROCHIP PIC16F505-I/SL 8 Bit Microcontroller, Flash, PIC16F5xx, 20 MHz, 1.5 KB, 72 Byte, 14 Pins, SOIC
儒卓力:
**PIC16F 1,5K SOIC14 85°C **
Win Source:
PIC PIC 16F Microcontroller IC 8-Bit 20MHz 1.5KB 1K x 12 FLASH 14-SOIC
DeviceMart:
IC MCU FLASH 1KX12 14SOIC
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 14
时钟频率 20 MHz
RAM大小 72 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.5 KB
I/O引脚数 12
存取时间 20.0 µs
内核架构 PIC
内存容量 1536 B
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.9 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Security, 车用, 安全, Automotive, 消费电子产品, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F505-I/SL Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F506-I/SL 微芯 | 类似代替 | PIC16F505-I/SL和PIC16F506-I/SL的区别 |
PIC16C505-04I/SL 微芯 | 类似代替 | PIC16F505-I/SL和PIC16C505-04I/SL的区别 |
PIC16C505-04/SL 微芯 | 类似代替 | PIC16F505-I/SL和PIC16C505-04/SL的区别 |
