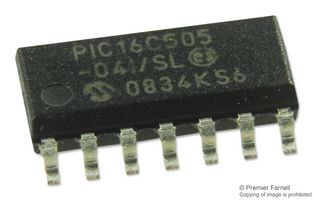

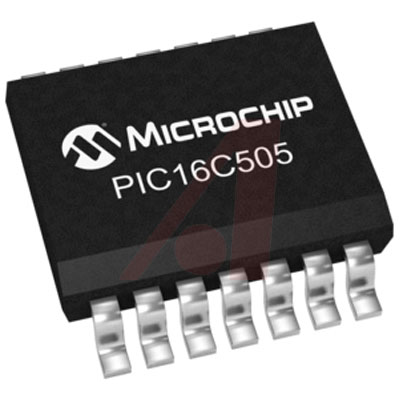

PIC16 系列 72 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-14
The is a PIC16 family 8-bit powerful 200 nanosecond instruction execution yet easy-to-program CMOS one time programmable OTP based Microcontroller packs powerful PIC®RISC architecture. This product utilize a 12-bit program word and provide the right amount of features including 1.5kB of addressable program memory size, 72bytes of data memory size and 11 general-purpose I/O pins. This device operates at a maximum frequency of 4MHz with wide operating voltage of 2.5 to 5.5V.
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.5V ~ 5.5V
时钟频率 4.00 MHz
RAM大小 72 B
位数 8
耗散功率 700 mW
FLASH内存容量 1.5 KB
I/O引脚数 12
存取时间 4.00 µs
内核架构 PIC
内存容量 1000 B
内核子架构 PIC16
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 700 mW
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.9 mm
高度 1.25 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, Automotive, Security, Medical, Consumer Electronics, Industrial, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16C505-04I/SL Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F505-I/SL 微芯 | 类似代替 | PIC16C505-04I/SL和PIC16F505-I/SL的区别 |
PIC16C505-04/SL 微芯 | 类似代替 | PIC16C505-04I/SL和PIC16C505-04/SL的区别 |
PIC16C505T-04I/SL 微芯 | 类似代替 | PIC16C505-04I/SL和PIC16C505T-04I/SL的区别 |
