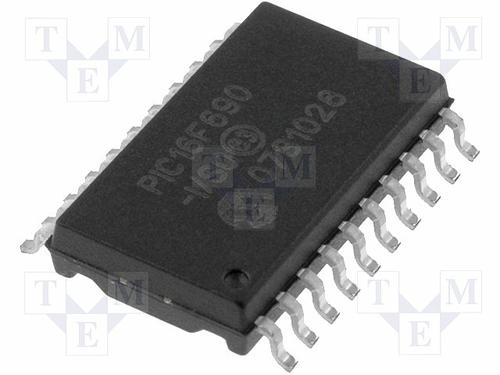

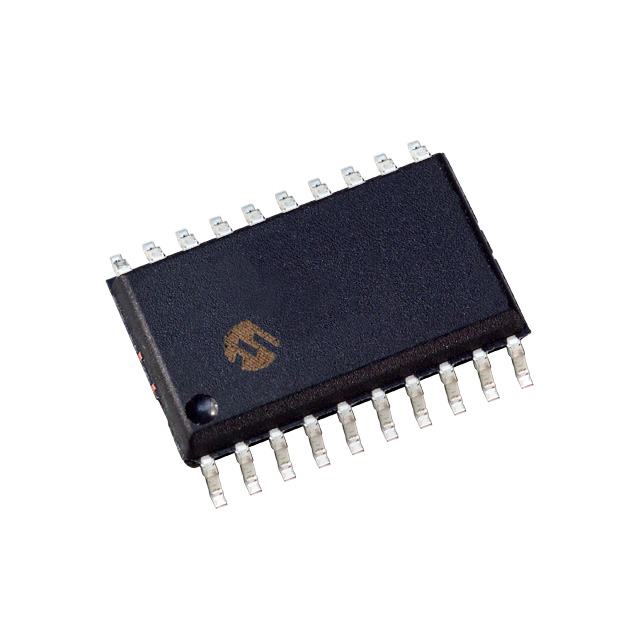

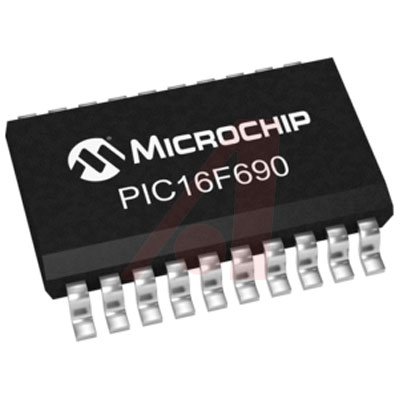

PIC16F690-I/SO概述

PIC16F631/677/685/687/689/690 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F631/677/685/687/689/690 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选频率范围 8 MHz 至 32 kHz 18 个输入/输出引脚通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP ### 外设12 通道 10 位模拟到数字转换器 – 仅限 PIC16F677/685/687/689/690 型号两个比较器 8 位计时器 - PIC16F631/677/687/689 型号 x 1、PIC16F685/690 型号 x 2 一个 16 位计时器增强型捕获、比较、PWM 模块 - 仅限 PIC16F685/690 型号同步串行端口 SSP - 仅限 PIC16F677/687/689/690 型号增强型通用异步接收器发送器 EUSART - 仅限 PIC16F687/689/690 型号

PIC16F631/677/685/687/689/690 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F631/677/685/687/689/690 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。板载是一个可配置振荡器，工厂校准到 ±1% 精确度。

### 微控制器功能

最大 20 MHz CPU 速度

35 指令

8 级硬件堆栈

8 MHz 内部振荡器 - 可选频率范围 8 MHz 至 32 kHz

18 个输入/输出引脚

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

监控器计时器 WDT

在线串行编程 ICSP

### 外设

12 通道 10 位模拟到数字转换器 – 仅限 PIC16F677/685/687/689/690 型号

两个比较器

8 位计时器 - PIC16F631/677/687/689 型号 x 1、PIC16F685/690 型号 x 2

一个 16 位计时器

增强型捕获、比较、PWM 模块 - 仅限 PIC16F685/690 型号

同步串行端口 SSP - 仅限 PIC16F677/687/689/690 型号

增强型通用异步接收器发送器 EUSART - 仅限 PIC16F687/689/690 型号

PIC16F690-I/SO中文资料参数规格

技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2V ~ 5.5V

输出接口数 17

针脚数 20

时钟频率 20 MHz

RAM大小 256 B

位数 8

耗散功率 800 mW

FLASH内存容量 7 KB

I/O引脚数 18

存取时间 20.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 18 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.5 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 车用, Automotive, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

数据手册

PIC16F690-I/SO引脚图与封装图

在线购买PIC16F690-I/SO

型号： PIC16F690-I/SO

制造商： Microchip 微芯

描述：PIC16F631/677/685/687/689/690 8 位闪存微控制器 Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F631/677/685/687/689/690 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。板载是一个可配置振荡器，工厂校准到 ±1% 精确度。 ### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选频率范围 8 MHz 至 32 kHz 18 个输入/输出引脚通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 监控器计时器 WDT 在线串行编程 ICSP ### 外设 12 通道 10 位模拟到数字转换器 – 仅限 PIC16F677/685/687/689/690 型号两个比较器 8 位计时器 - PIC16F631/677/687/689 型号 x 1、PIC16F685/690 型号 x 2 一个 16 位计时器增强型捕获、比较、PWM 模块 - 仅限 PIC16F685/690 型号同步串行端口 SSP - 仅限 PIC16F677/687/689/690 型号增强型通用异步接收器发送器 EUSART - 仅限 PIC16F687/689/690 型号
