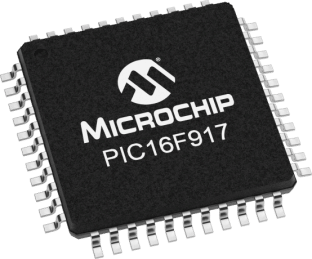

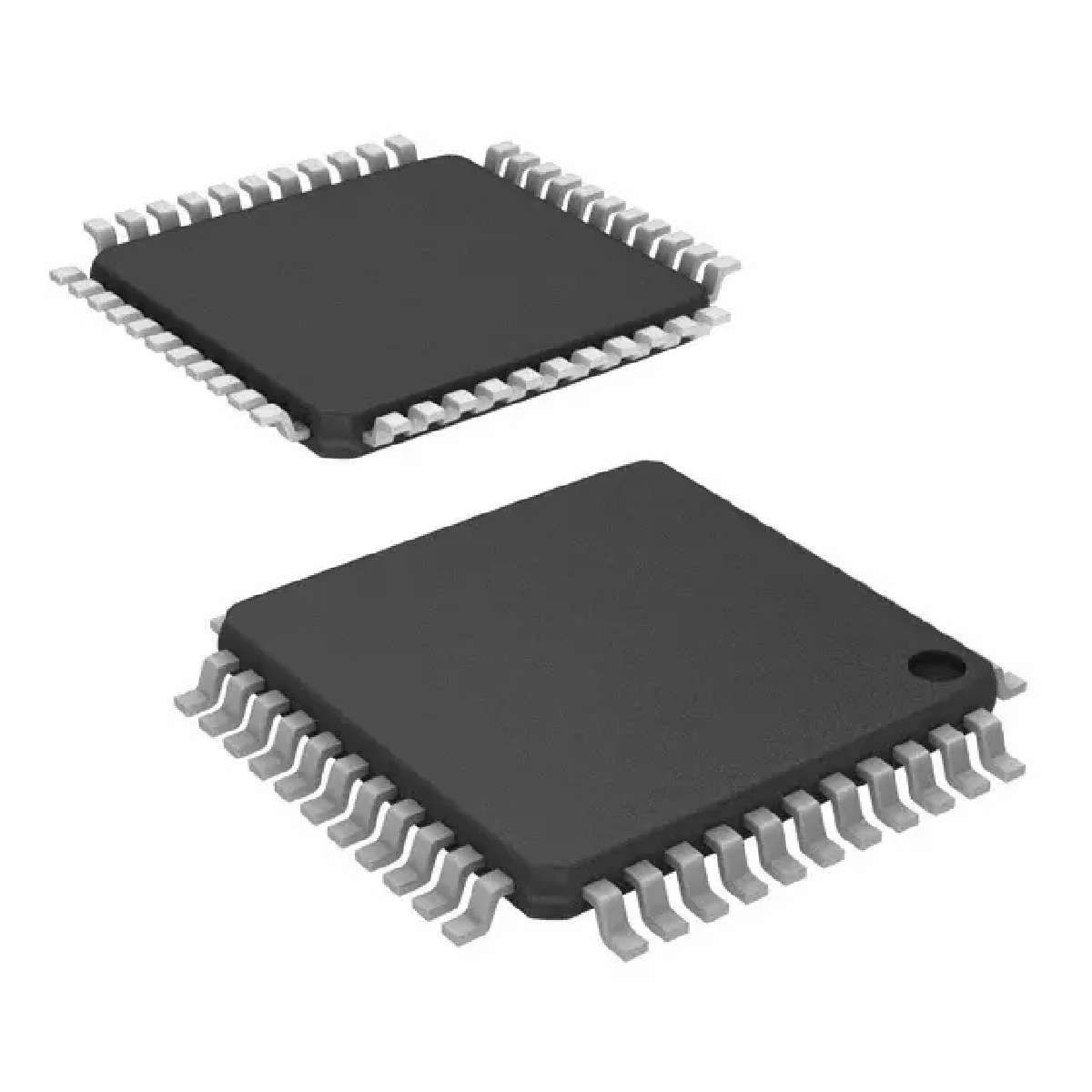

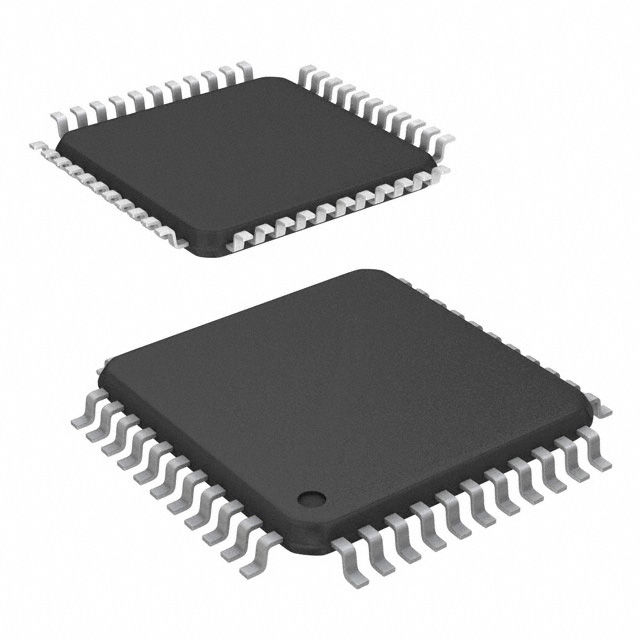

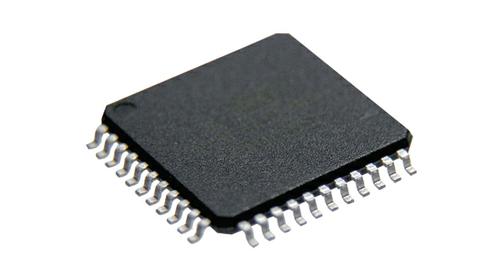

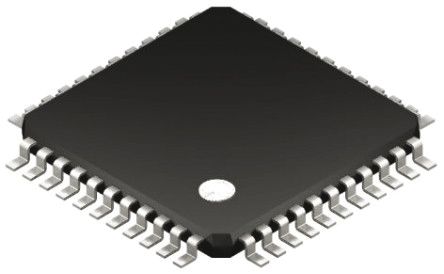

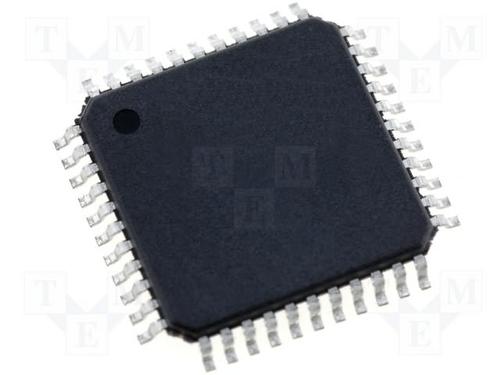

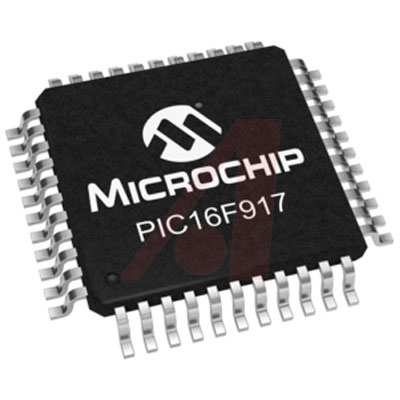

PIC16F917-I/PT

MICROCHIP  PIC16F917-I/PT  微控制器, 8位, 闪存, PIC16F, 20 MHz, 14 KB, 352 Byte, 44 引脚, TQFP

PIC16F913/914/916/917/946 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F913/914/916/917/946 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器、352 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。

### 微控制器功能

最大 20 MHz CPU 速度

35 指令

8 级硬件堆栈

8 MHz 内部振荡器 - 可选输出范围 8 MHz 至 31 kHz

24 个输入/输出引脚 – PIC16F913/916 型号

35 个输入/输出引脚 – PIC16F914/917 型号

53 个输入/输出引脚 - 仅限 PIC16F946 型号

通电重置 POR

掉电重置 BOR

通电计时器 PWRT

振荡器启动计时器 OST

监控器计时器 WDT

可编程低电压检测 PLVD

在线串行编程 ICSP

在线调试 ICD

### 外设

液晶显示屏 LCD 模块 - PIC16F913/916 60 段、PIC16F914/917 96 段、PIC16F946 168 段

10 位模拟到数字转换器 ADC - PIC16F913/916 5 通道，PIC16F914/917/946 8 通道

捕获、比较、PWM CCP 模块 - PIC16F913/916 x 1 模块、PIC16F914/917/946 x 2 模块

两个比较器

两个 8 位计时器

一个 16 位计时器

同步串行端口 SSP，带 I2C

可寻址通用同步异步接收器发送器 AUSART
