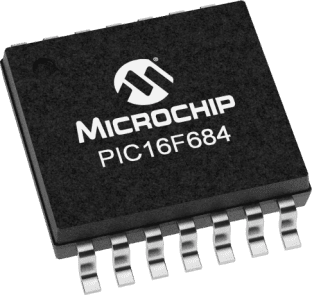

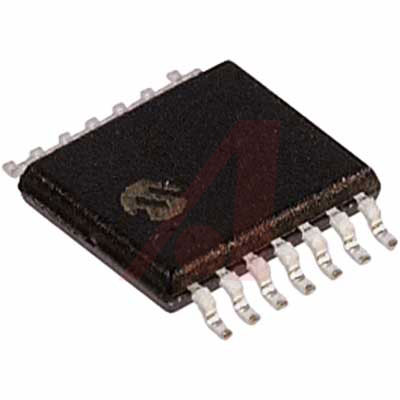

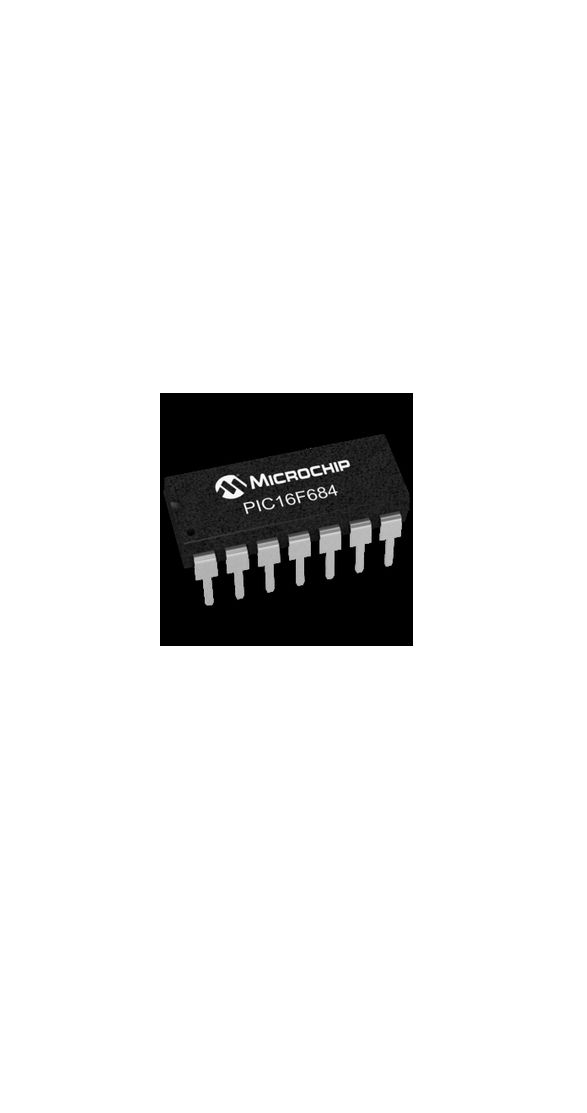

PIC16F684-I/ST

MICROCHIP  PIC16F684-I/ST  微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 14 引脚, TSSOP

PIC16F684 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F684 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 256 字节的数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。

### 微控制器功能

最大 20 MHz CPU 速度

35 个指令

8 级硬件堆栈

8 MHz 内部振荡器 – 可选频率范围 8 MHz 至 125 kHz

12 个输入/输出引脚

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

监控计时器 WDT

在线串行编程 ICSP

### 外设

10 位模拟到数字转换器 ADC – 8 通道

两个比较器

两个 8 位计时器

一个 16 位计时器

增强型捕获、比较、PWM 模块
