PIC12F675T-E/SN

PIC12F675T-E/SN图片1
PIC12F675T-E/SN图片2
PIC12F675T-E/SN图片3
PIC12F675T-E/SN图片4
PIC12F675T-E/SN图片5
PIC12F675T-E/SN图片6
PIC12F675T-E/SN图片7
PIC12F675T-E/SN图片8
PIC12F675T-E/SN图片9
PIC12F675T-E/SN图片10
PIC12F675T-E/SN图片11
PIC12F675T-E/SN图片12
PIC12F675T-E/SN图片13
PIC12F675T-E/SN图片14
PIC12F675T-E/SN图片15
PIC12F675T-E/SN概述

MICROCHIP美国微芯/PIC12F675T-E/SN

PIC series IC 8 位 20MHz 1.75KB(1K x 14) 闪存 8-SOIC


得捷:
IC MCU 8BIT 1.75KB FLASH 8SOIC


立创商城:
PIC 20MHz 闪存:1K@x14bit RAM:64Byte


贸泽:
8-bit Microcontrollers - MCU 1.75KB 64 RAM 6 I/O Ext Temp SOIC8


e络盟:
8位 MCU微控制单元, PIC12 Microcontrollers, 20 MHz, 1.75 KB, 64 Byte, 8 引脚, SOIC


艾睿:
Want to centralize your components to one device? Look no further use this PIC12F675T-E/SN microcontroller manufactured by Microchip Technology. This microcontroller has a minimum operating temperature of -40 °C and a maximum of 125 °C. It has a maximum clock speed of 20 MHz. Its flash program memory is 1.75KB. This device is based on the PIC core architecture. This device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 5.5 V. This is a 8 bit processor. Its ADC resolution is 8.


Allied Electronics:
1.75 KB Flash; 64 RAM; 6 I/O8 SOIC 3.90mm.150in T/R


安富利:
MCU 8-bit PIC12 PIC RISC 1.75KB Flash 2.5V/3.3V/5V 8-Pin SOIC N T/R


Win Source:
IC MCU 8BIT 1.75KB FLASH 8SOIC


DeviceMart:
IC MCU CMOS 1K FLASH W/AD 8-SOIC


PIC12F675T-E/SN中文资料参数规格
技术参数

电源电压DC 5.00 V, 5.50 V max

针脚数 8

时钟频率 20.0MHz max

RAM大小 64 x 8

位数 8

耗散功率 800 mW

I/O引脚数 6

存取时间 20.0 µs

内核架构 PIC

模数转换数ADC 1

输入/输出数 6 Input

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 800 mW

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PIC12F675T-E/SN引脚图与封装图
PIC12F675T-E/SN引脚图
PIC12F675T-E/SN封装图

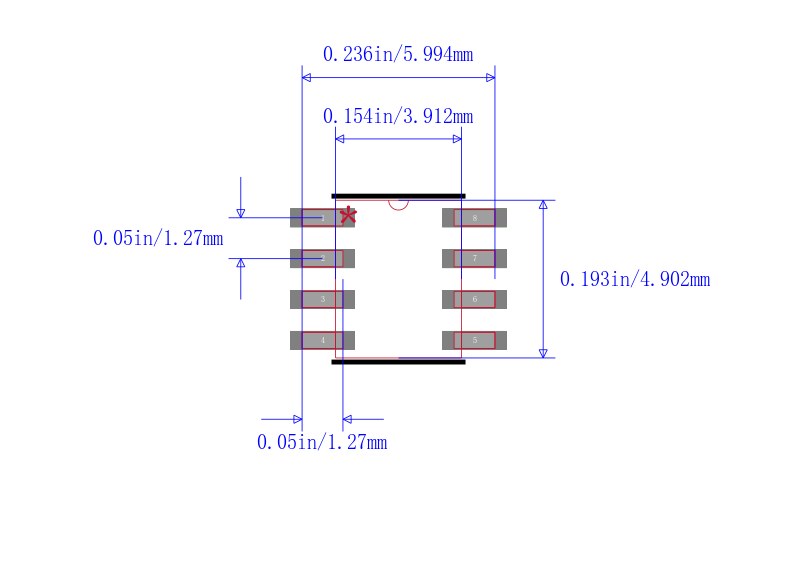

PIC12F675T-E/SN封装焊盘图
在线购买PIC12F675T-E/SN
型号: PIC12F675T-E/SN
制造商: Microchip 微芯
描述:MICROCHIP美国微芯/PIC12F675T-E/SN
替代型号PIC12F675T-E/SN
型号/品牌 代替类型 替代型号对比

PIC12F675T-E/SN

Microchip 微芯

当前型号

当前型号

PIC12F675-E/MD

微芯

完全替代

PIC12F675T-E/SN和PIC12F675-E/MD的区别

PIC12F675T-I/MD

微芯

完全替代

PIC12F675T-E/SN和PIC12F675T-I/MD的区别

PIC12F675-I/SN

微芯

类似代替

PIC12F675T-E/SN和PIC12F675-I/SN的区别
