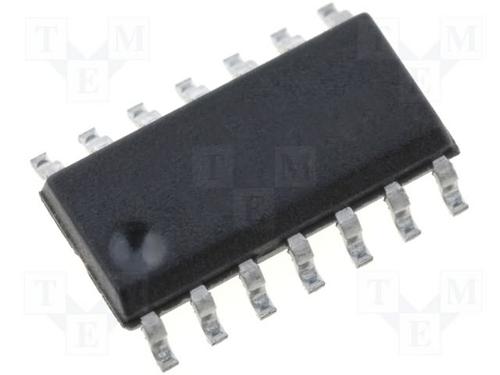

PIC16F1503-I/SL

MICROCHIP  PIC16F1503-I/SL  微控制器, 8位, 闪存, AEC-Q100, PIC16F150x, 20 MHz, 3.5 KB, 128 Byte, 14 引脚, SOIC

PIC16F1503 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F1503 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载可配置振荡器，精确度为 ±1%。

### 微控制器功能

最大 20 MHz CPU 速度

49 个指令

16 级硬件堆栈

16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz

12 个输入/输出引脚

通电重置 POR

通电计时器 PWRT

可编程低功率掉电重置 LPBOR

延长监控计时器 WDT

在线串行编程 ICSP

在线调试 ICD

### 外设

8 通道 10 位模拟到数字转换器 ADC

数字到模拟转换器 DAC

两个比较器

电压参考

两个 8 位计时器

一个 16 位计时器

四个 10 位 PWM 模块

主同步串行端口 MSSP，带有 SPI 和 I2C

两个可配置逻辑单元 CLC 模块

互补波形发生器 CWG
