PTH 系列,Texas InstrumentsTexas Instruments 直流到直流转换器非隔离降压电源模块,具有可调输出电压。### 非隔离电源模块,Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动,软启动,跟踪排序 同类最佳的热性能 引脚至引脚兼容模块,用于不同的负载电流 易于使用的封装 通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
非隔离步降(降压)电源模块,PTH 系列,Texas Instruments
Texas Instruments 直流到直流转换器非隔离降压电源模块,具有可调输出电压。
### 非隔离电源模块,Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动,软启动,跟踪排序
同类最佳的热性能
引脚至引脚兼容模块,用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
得捷:
DC DC CONVERTER 0.9-3.6V
欧时:
### 非隔离步降(降压)电源模块,PTH 系列,Texas InstrumentsTexas Instruments 直流到直流转换器非隔离降压电源模块,具有可调输出电压。### 非隔离电源模块,Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动,软启动,跟踪排序 同类最佳的热性能 引脚至引脚兼容模块,用于不同的负载电流 易于使用的封装 通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
德州仪器TI:
3-A, 3.3/5-V Input Adjustable Switching Regulator
贸泽:
Non-Isolated DC/DC Converters 3-A 3.3/5-V Input Adj Swtch Regulator
艾睿:
Module DC-DC 3.3V/5VIN 1-OUT 0.9V to 3.6V 3A 5-Pin SMD Module Tray
安富利:
Module DC-DC 1-OUT 0.9V to 3.6V 3A 5-Pin DIP Module
Chip1Stop:
Module DC-DC 3.3V/5VIN 1-OUT 0.9V to 3.6V 3A 5-Pin SMD Module Tray
Verical:
Module DC-DC 3.3V/5VIN 1-OUT 0.9V to 3.6V 3A 5-Pin SMD Module Tray
Newark:

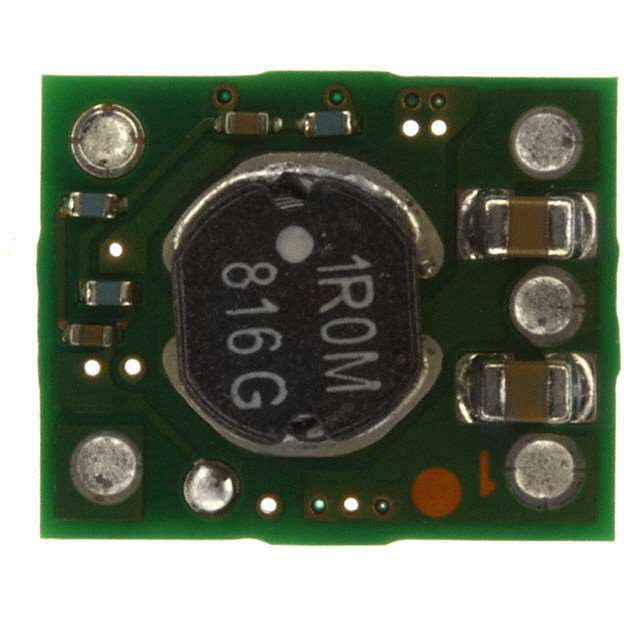

# TEXAS INSTRUMENTS PTH04070WAZ Non Isolated POL DC/DC Converter, Adjustable, Surface Mount DIP, 10.8 W, 900 mV, 3.6 V, 3 A
Win Source:
MODULE PIP .9-3.6V 3A SMD
频率 700 kHz
电源电压DC 3.00V min
额定功率 10 W
输出接口数 1
输入电压DC 3.00V ~ 5.50V
输出电压 0.9V ~ 3.6V
输出电流 3 A
调节输出数 1
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 3 V
输入电压DC Max 5.5 V
输入电压DC Min 3 v
输出电压Max 3.6 V
输出电压Min 900 mV
输出电流Max 3 A
输出功率Max 10.8 W
额定功率Max 10.8 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 3V ~ 5.5V
安装方式 Surface Mount
引脚数 5
封装 SMD-5
长度 12.57 mm
宽度 10.16 mm
高度 7.81 mm
封装 SMD-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 ITE(商业)
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PTH04070WAZ TI 德州仪器 | 当前型号 | 当前型号 |
PTH04070WAZT 德州仪器 | 类似代替 | PTH04070WAZ和PTH04070WAZT的区别 |
PTH04070WAS 德州仪器 | 类似代替 | PTH04070WAZ和PTH04070WAS的区别 |
