Texas Instruments 降压电源模块Texas Instruments 非隔离降压电源模块系列。 使用双面 SMT 结构和同步整流技术,这些超小型高性能调节器可输出高达 6A 的输出电流,非常适合空间、性能和成本有很高设计限制的应用。### Texas Instruments 电源模块
Texas Instruments 降压电源模块
Texas Instruments 非隔离降压电源模块系列。 使用双面 SMT 结构和同步整流技术,这些超小型高性能调节器可输出高达 6A 的输出电流,非常适合空间、性能和成本有很高设计限制的应用。
### Texas Instruments 电源模块
欧时:

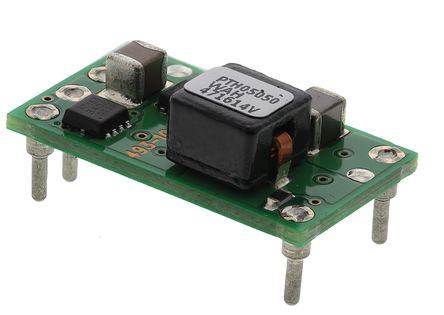

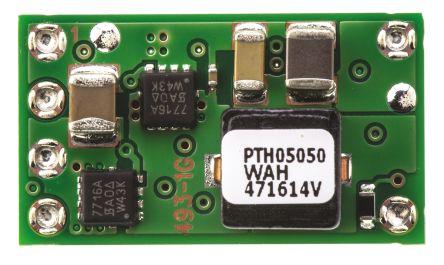

Texas Instruments PTH05050WAH 直流-直流电源模块, 6A, 650 kHz, 6引脚 DIP 模块封装
得捷:
DC DC CONVERTER 0.8-3.6V 6A
立创商城:
PTH05050WAH
德州仪器TI:
6 A, 5-V Input Non-Isolated Wide Adjust Module w/ Auto-Track
艾睿:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 6A 6-Pin DIP Module Tray
安富利:
Module DC-DC 1-OUT 0.8V to 3.6V 6A 6-Pin DIP Module Tray
Chip1Stop:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 6A 6-Pin DIP Module Tray
Verical:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 6A 6-Pin DIP Module Tray
Newark:
# TEXAS INSTRUMENTS PTH05050WAH Non Isolated POL DC/DC Converter, Auto Track, Adjustable, POLA, DIP, 21.6 W, 800 mV, 3.6 V, 6 A
Win Source:
MODULE PIP .8-3.6V 6A HORZ T/H
频率 600 kHz
电源电压DC 5.50V max
额定功率 21 W
输出接口数 1
输入电压DC 5.50 V
输出电压 0.8V ~ 3.6V
输出电流 6 A
调节输出数 1
开关频率 650 kHz
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输入电压DC Max 5.5 V
输入电压DC Min 4.5 v
输出电压Max 3.6 V
输出电压Min 800 mV
输出电流Max 6 A
输出功率Max 21.6 W
额定功率Max 21.6 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 5 V
安装方式 Through Hole

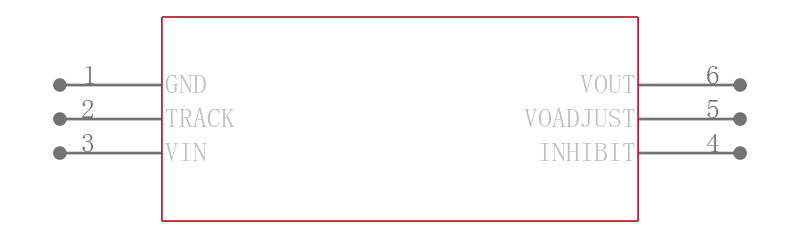

引脚数 6
封装 DIP-6
长度 22.1 mm
宽度 12.57 mm
高度 8.5 mm
封装 DIP-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 电源管理, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PTH05050WAH TI 德州仪器 | 当前型号 | 当前型号 |
PTH05050WAD 德州仪器 | 类似代替 | PTH05050WAH和PTH05050WAD的区别 |
PTH05050WAS 德州仪器 | 类似代替 | PTH05050WAH和PTH05050WAS的区别 |
