PTN、PTR、PTV、TPS 系列,Texas InstrumentsTexas Instruments 的一系列印刷电路板安装步降(降压)切换电压调节器模块。 这些产品提供高效节省空间的解决方案,用于不需要隔离的低功率降压直流-直流应用。### 非隔离电源模块,Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动,软启动,跟踪排序 同类最佳的热性能 引脚至引脚兼容模块,用于不同的负载电流 易于使用的封装 通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
非隔离步降(降压)电源模块,PTN、PTR、PTV、TPS 系列,Texas Instruments
Texas Instruments 的一系列印刷电路板安装步降(降压)切换电压调节器模块。 这些产品提供高效节省空间的解决方案,用于不需要隔离的低功率降压直流-直流应用。
欧时:
非隔离步降(降压)电源模块,PTN、PTR、PTV、TPS 系列,Texas InstrumentsTexas Instruments 的一系列印刷电路板安装步降(降压)切换电压调节器模块。 这些产品提供高效节省空间的解决方案,用于不需要隔离的低功率降压直流-直流应用。### 非隔离电源模块,Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动,软启动,跟踪排序 同类最佳的热性能 引脚至引脚兼容模块,用于不同的负载电流 易于使用的封装 通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
得捷:
DC DC CONVERTER 11.85-22V
立创商城:

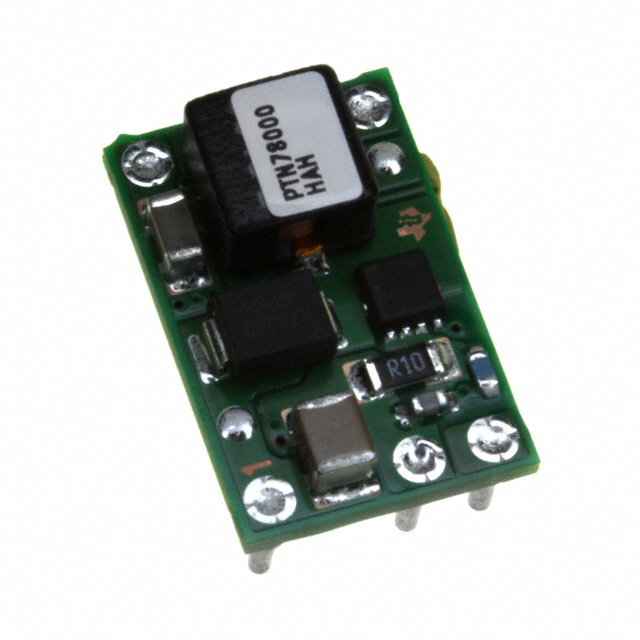

PTN78000HAH
德州仪器TI:
1.5 A, Wide Input, Wide Output Adjust Module
e络盟:
非隔离负载点直流/直流转换器, 22.5 W, 11.85 V, 22 V, 1.5 A, 可调
艾睿:
Module DC-DC 1-OUT 11.85V to 22V 1.5A 5-Pin DIP Module Tray
安富利:
Module DC-DC 1-OUT 11.85V to 22V 1.5A 5-Pin DIP Module
Chip1Stop:
Module DC-DC 1-OUT 11.85V to 22V 1.5A 5-Pin DIP Module Tray
Verical:
Module DC-DC 1-OUT 11.85V to 22V 1.5A Automotive 5-Pin DIP Module Tray
Newark:
Non Isolated POL DC/DC Converter, 22.5 W, 11.85 V, 22 V, 1.5 A, Adjustable, DIP
电源电压DC 20.0 V
额定功率 22.5 W
输出接口数 1
输入电压DC 15.0V ~ 36.0V
输出电压 11.85V ~ 22V
输出电流 1.5 A
调节输出数 1
输出功率 22.5 W
开关频率 440kHz ~ 660kHz
拓扑结构 Buck
输入电压Max 36 V
输入电压Min 15 V
输入电压DC Max 36 V
输入电压DC Min 15 v
输出电压Max 22 V
输出电压Min 11.85 V
输出电流Max 1.5 A
输出功率Max 22.5 W
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 24 V
输入电压 15V ~ 36V
安装方式 Through Hole
引脚数 5
封装 DIP-5
长度 18.92 mm
宽度 12.57 mm
高度 8.5 mm
封装 DIP-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 测试与测量, 电源管理, 航空电子, 工业, 医用, ITE(商业)
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PTN78000HAH TI 德州仪器 | 当前型号 | 当前型号 |
PTN78000WAZ 德州仪器 | 功能相似 | PTN78000HAH和PTN78000WAZ的区别 |
