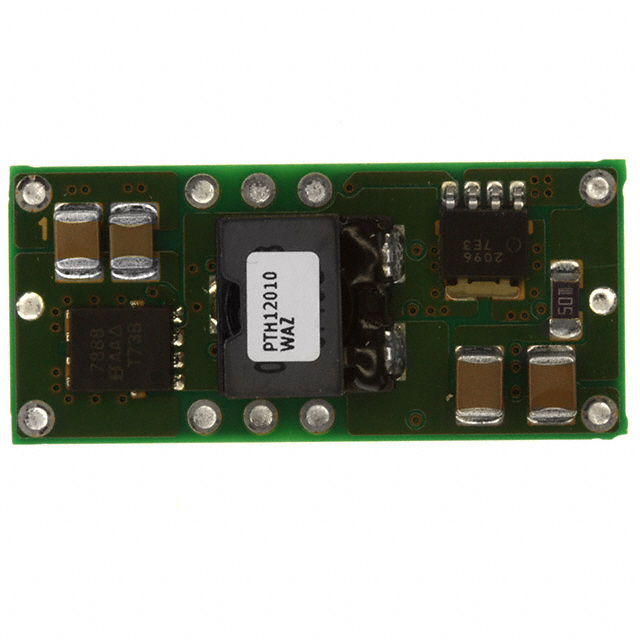

12 -A ， 12 -V输入非隔离宽输出调节电源模块 12-A, 12-V INPUT NON-ISOLATED WIDE-OUTPUT ADJUST POWER MODULE
非隔离 PoL 模块 直流转换器 1 输出 1.2 ~ 5.5V - - 12A 10.8V - 13.2V 输入
得捷:
DC DC CONVERTER 1.2-5.5V 66W
德州仪器TI:
1.2 to 5.5 V 12-A, 12-V Input Non-Isolated Wide-Adjust Module
艾睿:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 12A 10-Pin SMD Module Tray
安富利:
Module DC-DC 1-OUT 1.2V to 5.5V 12A 10-Pin DIP Module Tray
Chip1Stop:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 12A 10-Pin DIP Module Tray
Verical:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 12A 10-Pin SMD Module Tray
Newark:
# TEXAS INSTRUMENTS PTH12010WAZ Non Isolated POL DC/DC Converter, Auto Track, Adjustable, POLA, Surface Mount DIP, 21.6 W, 1.2 V
频率 350 kHz
电源电压DC 12.0 V
额定功率 66 W
输出接口数 1
输入电压DC 10.8V ~ 13.2V
输出电压 1.2V ~ 5.5V
输出电流 12 A
调节输出数 1
开关频率 400 kHz
拓扑结构 Buck
输入电压Max 13.2 V
输入电压Min 10.8 V
输入电压DC Max 13.2 V
输入电压DC Min 10.8 v
输出电压Max 5.5 V
输出电压Min 1.2 V
输出电流Max 12 A
输出功率Max 21.6 W
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 2 %
电源电压 12 V
电源电压Max 13.2 V
电源电压Min 10.8 V
输入电压 10.8V ~ 13.2V
安装方式 Surface Mount
引脚数 10
封装 SMD-10
长度 34.8 mm
宽度 15.75 mm
高度 9.57 mm
封装 SMD-10
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 ITE（商业）
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PTH12010WAZ TI 德州仪器 | 当前型号 | 当前型号 |
PTH12010WAZT 德州仪器 | 完全替代 | PTH12010WAZ和PTH12010WAZT的区别 |
PTH12010WAST 德州仪器 | 完全替代 | PTH12010WAZ和PTH12010WAST的区别 |
PTH12010WAH 德州仪器 | 类似代替 | PTH12010WAZ和PTH12010WAH的区别 |
