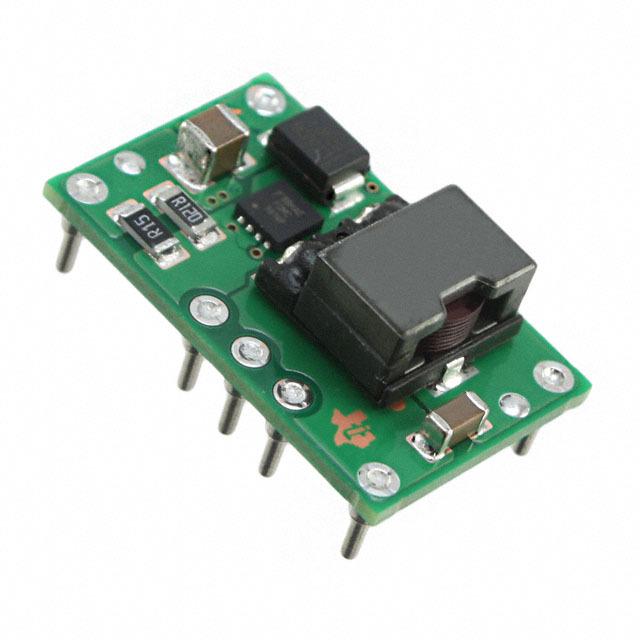

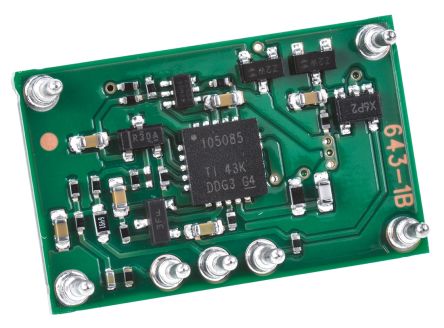

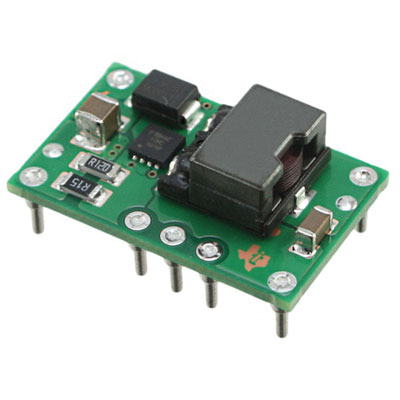

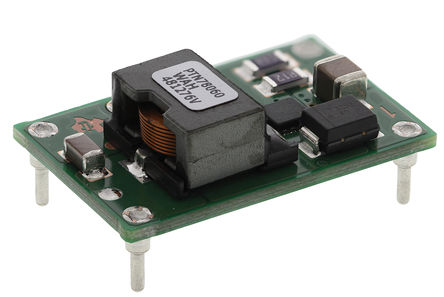

TEXAS INSTRUMENTS PTN78060WAH 直流/直流转换器, 可调, 2.5V-12.6V, 45W

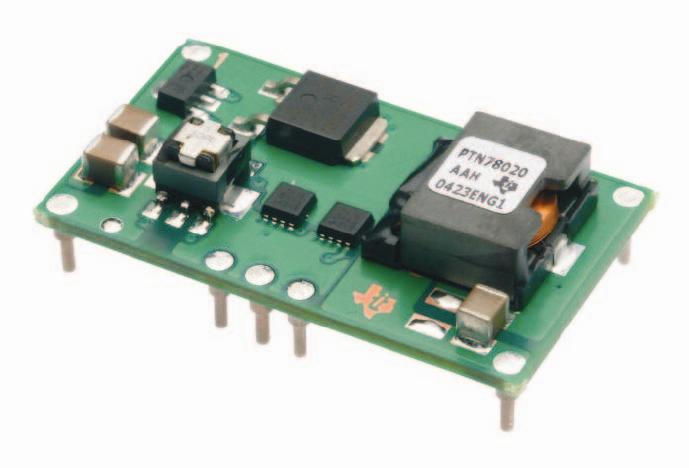

非隔离步降(降压)电源模块,PTN、PTR、PTV、TPS 系列,Texas Instruments
Texas Instruments 的一系列印刷电路板安装步降(降压)切换电压调节器模块。 这些产品提供高效节省空间的解决方案,用于不需要隔离的低功率降压直流-直流应用。
### 非隔离电源模块,Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动,软启动,跟踪排序
同类最佳的热性能
引脚至引脚兼容模块,用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
得捷:
DC DC CONVERTER 2.5-12.6V
欧时:
Texas Instruments PTN78060WAH 降压 开关稳压器, 3A最大输出, 7引脚 DIP 模块封装
立创商城:
PTN78060WAH
德州仪器TI:
3-A, Wide-Input, Adjustable Switching Regulator Module
e络盟:
非隔离负载点直流/直流转换器, 37.8 W, 2.5 V, 12.6 V, 3 A, DIP
艾睿:
Module DC-DC 1-OUT 2.5V to 12.6V 3A 7-Pin DIP Module Tray
安富利:
Module DC-DC 1-OUT 2.5V to 12.6V 3A 7-Pin DIP Module
Chip1Stop:
Module DC-DC 1-OUT 2.5V to 12.6V 3A 7-Pin DIP Module Tray
Verical:
Module DC-DC 1-OUT 2.5V to 12.6V 3A 45W Automotive 7-Pin DIP Module Tray
Newark:
# TEXAS INSTRUMENTS PTN78060WAH. Non Isolated Board Mount DC/DC Converter, DIP, 37.8 W, 2.5 V, 12.6 V, 3 A, 7 V
Win Source:
REG SW 2.5-12.6V 3A HORZ T/H
频率 550 kHz
电源电压DC 20.0 V
额定功率 45 W
输出接口数 1
输入电压DC 7.00V ~ 36.0V
输出电压 2.5V ~ 12.6V
输出电流 3 A
调节输出数 1
输出功率 45 W
开关频率 440kHz ~ 660kHz
拓扑结构 Buck
输入电压Max 36 V
输入电压Min 7 V
输入电压DC Max 36 V
输入电压DC Min 7 v
输出电压Max 12.6 V
输出电压Min 2.5 V
输出电流Max 3 A
输出功率Max 37.8 W
额定功率Max 38 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 7V ~ 36V
安装方式 Through Hole
引脚数 7
封装 DIP-7
长度 25.27 mm
宽度 15.75 mm
高度 16.51 mm
封装 DIP-7
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PTN78060WAH TI 德州仪器 | 当前型号 | 当前型号 |
PTN78060WAST 德州仪器 | 完全替代 | PTN78060WAH和PTN78060WAST的区别 |
PTN78000WAZ 德州仪器 | 类似代替 | PTN78060WAH和PTN78000WAZ的区别 |
