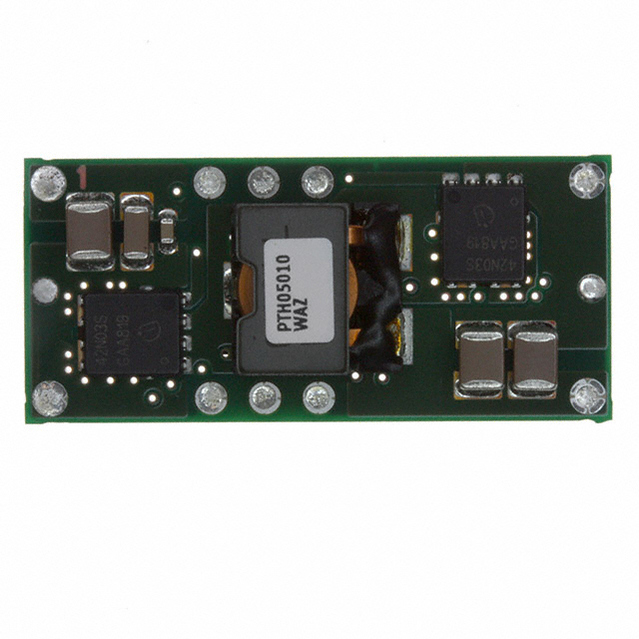

TEXAS INSTRUMENTS PTH05010WAZ 非隔离负载点直流/直流转换器, 可调, POLA, 表面安装DIP, 54 W, 800 mV, 3.6 V, 15 A
非隔离 PoL 模块 直流转换器 1 输出 0.8 ~ 3.6V - - 15A 4.5V - 5.5V 输入
得捷:
DC DC CONVERTER 0.8-3.6V 54W
德州仪器TI:
15 A, 5-V Input Wide-Output Adjust Plug-in Power Module
贸泽:
Non-Isolated DC/DC Converters 15A 5V-In Wide-Out Adj Plug-in Pwr Mdl
e络盟:
TEXAS INSTRUMENTS PTH05010WAZ 非隔离负载点直流/直流转换器, 可调, POLA, 表面安装DIP, 54 W, 800 mV, 3.6 V, 15 A
艾睿:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 15A 10-Pin SMD Module Tray
Chip1Stop:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 15A 10-Pin DIP Module Tray
Verical:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 15A 10-Pin SMD Module Tray
频率 300 kHz
电源电压DC 5.00 V
额定功率 54 W
输出接口数 1
输入电压DC 4.50V ~ 5.50V
输出电压 0.8V ~ 3.6V
输出电流 15 A
调节输出数 1
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输入电压DC Max 5.5 V
输入电压DC Min 4.5 v
输出电压Max 3.6 V
输出电压Min 800 mV
输出电流Max 15 A
输出功率Max 54 W
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 2 %
电源电压 5 V
输入电压 4.5V ~ 5.5V
安装方式 Surface Mount
引脚数 10
封装 SMD-10
长度 1.37 in
宽度 15.75 mm
高度 9 mm
封装 SMD-10
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 ITE（商业）
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PTH05010WAZ TI 德州仪器 | 当前型号 | 当前型号 |
PTH05010WAD 德州仪器 | 完全替代 | PTH05010WAZ和PTH05010WAD的区别 |
PTH05010WAS 德州仪器 | 完全替代 | PTH05010WAZ和PTH05010WAS的区别 |
