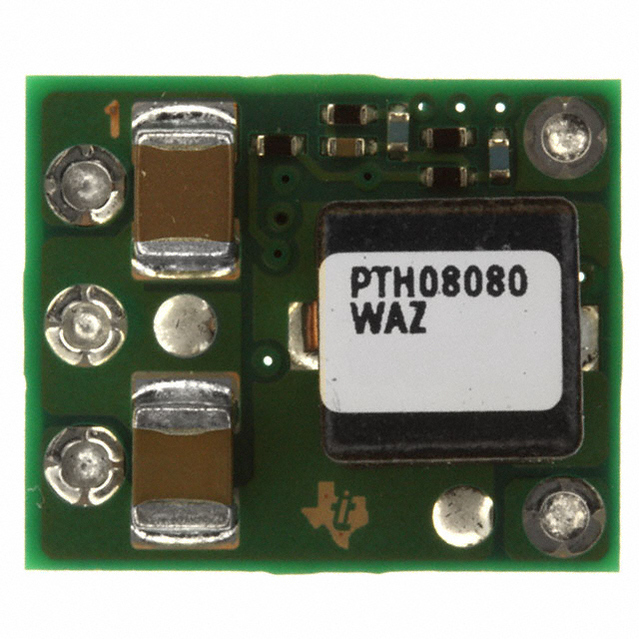

TEXAS INSTRUMENTS PTH08080WAZT 非隔离负载点直流/直流转换器, 可调, 表面安装DIP, 10 W, 900 mV, 5.5 V, 2.25 A
非隔离步降（降压）电源模块，PTH 系列，Texas Instruments
Texas Instruments 直流到直流转换器非隔离降压电源模块，具有可调输出电压。
得捷:
DC DC CONVERTER 0.9-5.5V
德州仪器TI:
2.25 A, 4.5-V to 18-V Input Wide Adjust Miniature Power Module
欧时:
Texas Instruments PTH08080WAZT 直流 - 直流开关调节器, 降压, 4.5 → 18 V输入, 2.25A最大输出
艾睿:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin SMD Module T/R
安富利:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin DIP Module T/R
Chip1Stop:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin DIP Module T/R
Verical:
Module DC-DC 1-OUT 0.9V to 5.5V 2.25A 10W 5-Pin SMD Module T/R
Newark:
# TEXAS INSTRUMENTS PTH08080WAZT Non Isolated Board Mount DC/DC Converter, Surface Mount DIP, 10 W, 900 mV, 5.5 V, 2.25 A
频率 300 kHz
电源电压DC 12.0 V
额定功率 12 W
输出接口数 1
输入电压DC 4.50V ~ 18.0V
输出电压 0.9V ~ 5.5V
输出电流 2.25 A
调节输出数 1
输出功率 10 W
拓扑结构 Buck
输入电压Max 18 V
输入电压Min 4.5 V
输入电压DC Max 18 V
输入电压DC Min 4.5 v
输出电压Max 5.5 V
输出电压Min 900 mV
输出电流Max 2.25 A
输出电流Min 0 A
输出功率Max 10 W
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 2 %
电源电压 12 V
电源电压Max 18 V
电源电压Min 4.5 V
输入电压 4.5V ~ 18V
安装方式 Surface Mount
引脚数 5
封装 SMD-5
长度 15.24 mm
宽度 12.7 mm
高度 8.76 mm
封装 SMD-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 信号处理, 通信与网络, 传感与仪器
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PTH08080WAZT TI 德州仪器 | 当前型号 | 当前型号 |
PTH08080WAZ 德州仪器 | 完全替代 | PTH08080WAZT和PTH08080WAZ的区别 |
PTH08080WAS 德州仪器 | 完全替代 | PTH08080WAZT和PTH08080WAS的区别 |
PTH08080WAST 德州仪器 | 完全替代 | PTH08080WAZT和PTH08080WAST的区别 |
