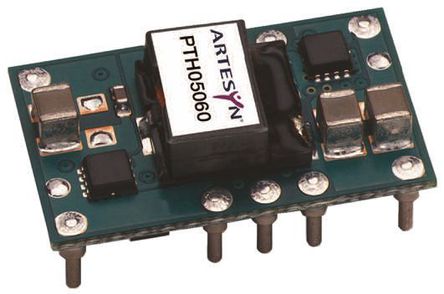

TEXAS INSTRUMENTS PTH05060WAD 非隔离负载点直流/直流转换器, 可调, POLA, DIP, 36 W, 800 mV, 3.6 V, 10 A
非隔离步降(降压)电源模块,PTH 系列,Texas Instruments
Texas Instruments 直流到直流转换器非隔离降压电源模块,具有可调输出电压。
### 非隔离电源模块,Texas Instruments
非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案,以满足极端工作条件或只需标准功能套件的要求。
集成屏蔽式电感器
精密启动,软启动,跟踪排序
同类最佳的热性能
引脚至引脚兼容模块,用于不同的负载电流
易于使用的封装
通过 EN55022 CISPR22 B 类辐射和传导 EMI 标准
得捷:
DC DC CONVERTER 0.8-3.6V 10A
立创商城:
PTH05060WAD
德州仪器TI:
10 A, 5-V Input Non-Isolated Wide Adjust Module
欧时:
Texas Instruments PTH05060WAD 直流-直流电源模块, 10A, 5 V输入, 325 kHz, 10引脚 DIP 模块封装
e络盟:
非隔离负载点直流/直流转换器, ITE, ITE, 36 W, 800 mV, 3.6 V, 10 A, 可调
艾睿:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 10A 10-Pin DIP Module Tray
安富利:
Module DC-DC 1-OUT 0.8V to 3.6V 10A 10-Pin DIP Module Tray
Chip1Stop:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 10A 10-Pin DIP Module Tray
Verical:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 10A 10-Pin DIP Module Tray
Newark:
# TEXAS INSTRUMENTS PTH05060WAD Non Isolated Board Mount DC/DC Converter, POLA, DIP, 36 W, 800 mV, 3.6 V, 10 A, 4.5 V
频率 300 kHz
电源电压DC 5.00 V
输出接口数 1
输入电压DC 4.50V ~ 5.50V
输出电压 0.8V ~ 3.6V
输出电流 10 A
调节输出数 1
开关频率 275kHz ~ 325kHz
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输入电压DC Max 5.5 V
输入电压DC Min 4.5 v
输出电压Max 3.6 V
输出电压Min 800 mV
输出电流Max 10 A
输出功率Max 36 W
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 2 %
电源电压 5 V
电源电压Max 5.5 V
电源电压Min 4.5 V
输入电压 5 V
安装方式 Through Hole
引脚数 10
封装 DIP-10
长度 25.27 mm
宽度 15.75 mm
高度 9 mm
封装 DIP-10
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PTH05060WAD TI 德州仪器 | 当前型号 | 当前型号 |
PTH05060WAZ 德州仪器 | 完全替代 | PTH05060WAD和PTH05060WAZ的区别 |
PTH05060WAS 德州仪器 | 完全替代 | PTH05060WAD和PTH05060WAS的区别 |
PTH05060WAZT 德州仪器 | 完全替代 | PTH05060WAD和PTH05060WAZT的区别 |
