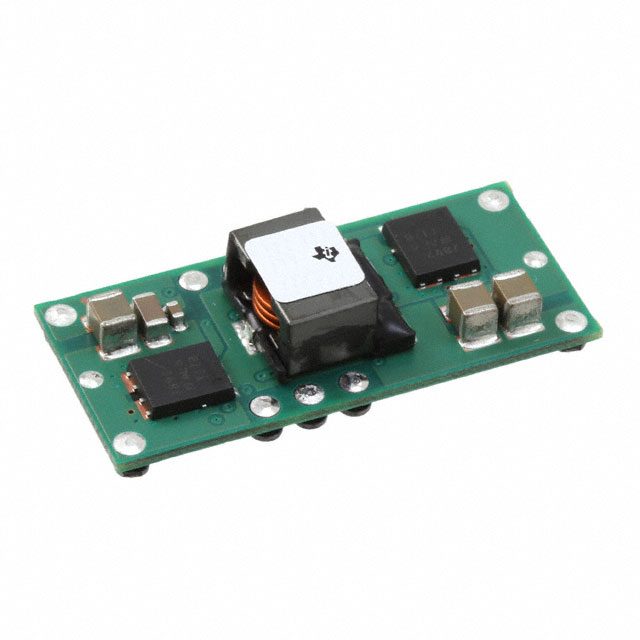

PTH03010YAS概述

15非隔离DDR / QDR存储器总线终端模块 15-A NON-ISOLATED DDR/QDR MEMORY BUS TERMINATION MODULES

非隔离 PoL 模块直流转换器 1 输出 0.55 ~ 1.8V - - 15A 2.95V - 3.65V 输入

得捷:
DC DC CONVERTER 0.55-1.8V

艾睿:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 15A 10-Pin DIP Module Tray

安富利:
Module DC-DC 1-OUT 0.55V to 1.8V 15A 10-Pin DIP Module Tray

Chip1Stop:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 15A 10-Pin DIP Module Tray

Win Source:
DC/DC CONVERTER 0.55-1.8V 27W

PTH03010YAS中文资料参数规格

技术参数

电源电压DC 3.30 V

额定功率 27 W

输出接口数 1

输入电压DC 2.95V ~ 3.65V

输出电压 0.55V ~ 1.8V

输出电流 15 A

易燃性等级 UL 94 V-0

静态电流 10.0 mA

调节输出数 1

开关频率 250kHz ~ 350kHz

拓扑结构 Buck

输入电压Max 3.65 V

输入电压Min 2.95 V

输出电流Max 15 A

额定功率Max 27 W

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 10

封装 SMD-10

外形尺寸

长度 34.8 mm

宽度 15.8 mm

高度 9.57 mm

封装 SMD-10

物理参数

重量 3.70 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 ITE（商业）

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

PTH03010YAS引脚图与封装图

在线购买PTH03010YAS

型号： PTH03010YAS

制造商： TI 德州仪器

描述：15非隔离DDR / QDR存储器总线终端模块 15-A NON-ISOLATED DDR/QDR MEMORY BUS TERMINATION MODULES

立即咨询

替代型号PTH03010YAS

型号/品牌	代替类型	替代型号对比
PTH03010YAS TI 德州仪器	当前型号	当前型号
PTH03010YAST 德州仪器	完全替代	PTH03010YAS和PTH03010YAST的区别
PTH03010YAZT 德州仪器	完全替代	PTH03010YAS和PTH03010YAZT的区别
PTH03010YAZ 德州仪器	类似代替	PTH03010YAS和PTH03010YAZ的区别
