PTH03030WAH概述

30 -A , 3.3 V输入非隔离宽输出调节电源模块 30-A, 3.3-V Input Non-Isolated Wide-Output Adjust Power Module

非隔离 PoL 模块 直流转换器 1 输出 0.8 ~ 2.5V - - 30A 2.95V - 3.65V 输入


得捷:
DC DC CONVERTER 0.8-2.5V 30A


立创商城:
PTH03030WAH


德州仪器TI:
30 A, 3.3-V Input Wide-Output Adjust Plug-in Power Module


贸泽:
Non-Isolated DC/DC Converters 30A 3.3V-In Wide-Out Adj Plug-in Pwr Mdl


艾睿:
Module DC-DC 3.3VIN 1-OUT 0.8V to 2.5V 30A 13-Pin DIP Module Tray


安富利:
Module DC-DC 1-OUT 0.8V to 2.5V 30A 13-Pin DIP Module Tray


Chip1Stop:
Module DC-DC 3.3VIN 1-OUT 0.8V to 2.5V 30A 13-Pin DIP Module Tray


Verical:
Module DC-DC 3.3VIN 1-OUT 0.8V to 2.5V 30A 13-Pin DIP Module Tray


Newark:
Non Isolated POL DC/DC Converter, Auto Track, 75 W, 800 mV, 2.5 V, 30 A, Adjustable, POLA


Win Source:
MODULE PIP .8-2.5V 30A T/H 13DIP


PTH03030WAH中文资料参数规格
技术参数

电源电压DC 3.30 V

输出接口数 1

输入电压DC 2.95V ~ 3.65V

输出电压 0.8V ~ 2.5V

输出电流 30 A

调节输出数 1

拓扑结构 Buck

输入电压Max 3.65 V

输入电压Min 2.95 V

输入电压DC Max 3.65 V

输入电压DC Min 2.95 v

输出电压Max 2.5 V

输出电压Min 800 mV

输出电流Max 30 A

输出功率Max 75 W

额定功率Max 75 W

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.95V ~ 3.65V

封装参数

安装方式 Through Hole

引脚数 13

封装 DIP-13

外形尺寸

长度 34.8 mm

宽度 28.45 mm

高度 9 mm

封装 DIP-13

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 ITE(商业)

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

PTH03030WAH引脚图与封装图

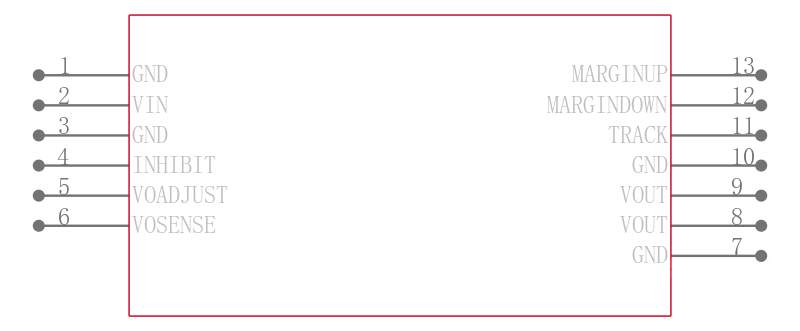

PTH03030WAH引脚图

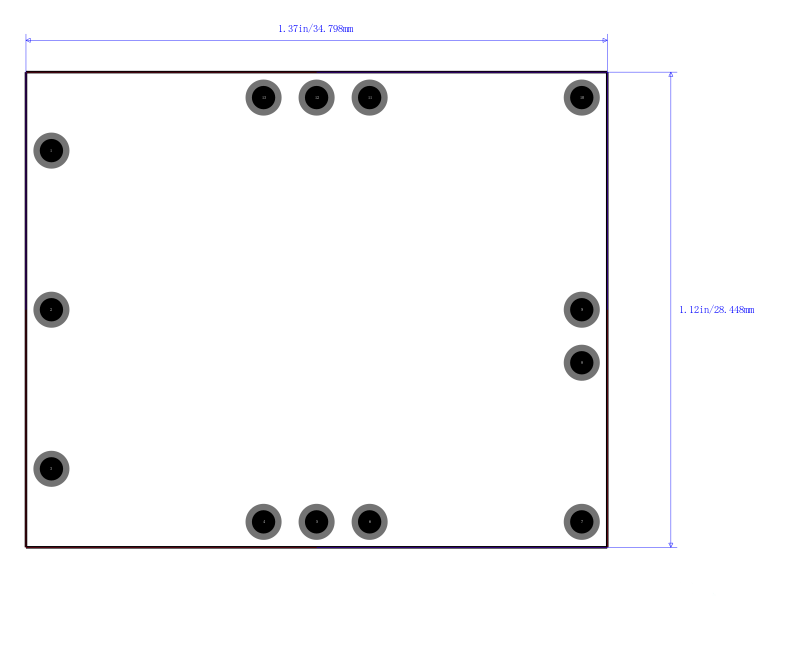

PTH03030WAH封装图

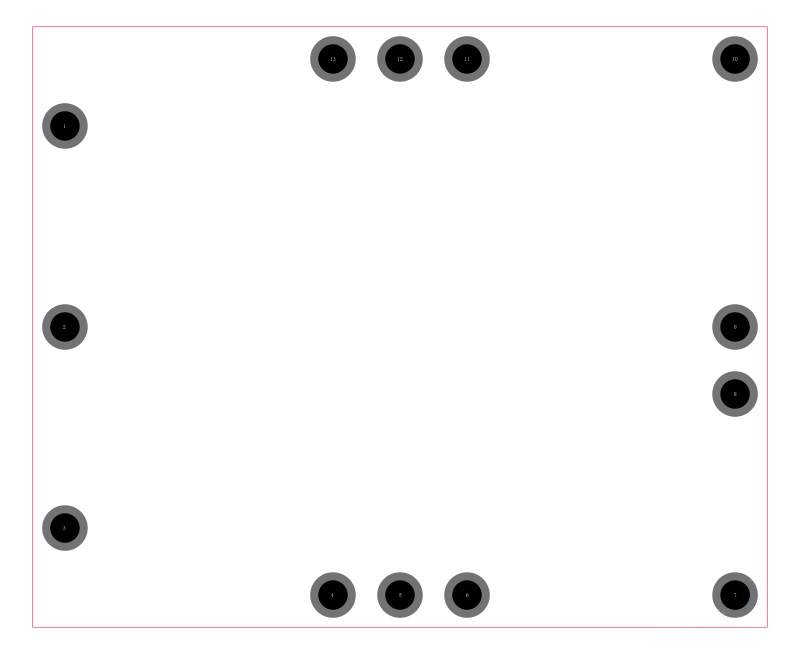

PTH03030WAH封装焊盘图
在线购买PTH03030WAH
型号: PTH03030WAH
制造商: TI 德州仪器
描述:30 -A , 3.3 V输入非隔离宽输出调节电源模块 30-A, 3.3-V Input Non-Isolated Wide-Output Adjust Power Module
替代型号PTH03030WAH
型号/品牌 代替类型 替代型号对比

PTH03030WAH

TI 德州仪器

当前型号

当前型号

PTH03030WAD

德州仪器

完全替代

PTH03030WAH和PTH03030WAD的区别
