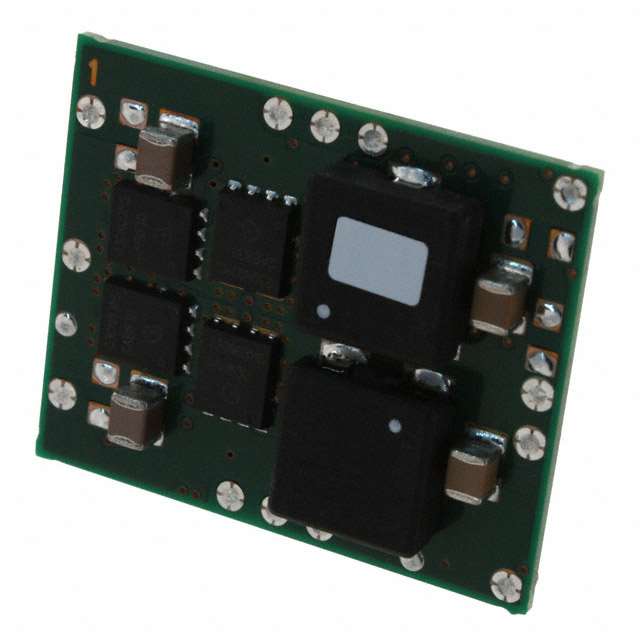

26 -A ， 12 -V输入非隔离宽输出调节电源模块 26-A, 12-V INPUT NON-ISOLATED WIDE-OUTPUT ADJUST POWER MODULE
非隔离 PoL 模块 直流转换器 1 输出 1.2 ~ 5.5V - - 26A 10.2V - 13.8V 输入
得捷:
DC DC CONVERTER 1.2-5.5V 143W
德州仪器TI:
1.2 to 5.5 V 26-A, 12-V Input Non-Isolated Wide-Adjust Module
贸泽:
非隔离式DC/DC转换器 1.2 to 5.5V 26A 12V Input WideAdj Module
艾睿:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 26A 13-Pin SMD Module Tray
Chip1Stop:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 26A 13-Pin DIP Module Tray
Verical:
Module DC-DC 12VIN 1-OUT 1.2V to 5.5V 26A 13-Pin SMD Module Tray
频率 575 kHz
电源电压DC 12.0 V
额定功率 143 W
输出接口数 1
输入电压DC 10.8V ~ 13.2V
输出电压 1.2V ~ 5.5V
输出电流 26 A
调节输出数 1
开关频率 475kHz ~ 675kHz
拓扑结构 Buck
输入电压Max 13.8 V
输入电压Min 10.2 V
输出电流Max 26 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 10.2V ~ 13.8V
安装方式 Surface Mount

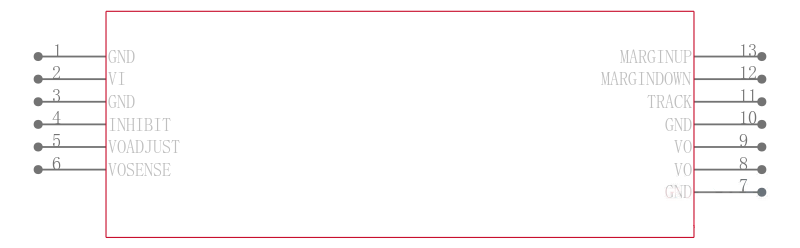

引脚数 13
封装 SMD-13
长度 34.8 mm
宽度 28.4 mm
高度 8.75 mm
封装 SMD-13
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 ITE（商业）
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PTH12030WAZ TI 德州仪器 | 当前型号 | 当前型号 |
PTH12030WAS 德州仪器 | 完全替代 | PTH12030WAZ和PTH12030WAS的区别 |
PTH12030WAST 德州仪器 | 完全替代 | PTH12030WAZ和PTH12030WAST的区别 |
PTH12030WAZT 德州仪器 | 完全替代 | PTH12030WAZ和PTH12030WAZT的区别 |
