PA1A-5V概述

PANASONIC ELECTRIC WORKS  PA1A-5V  通用继电器, PA系列, 功率, 无锁定, SPST常开, 5 VDC, 3 A

继电器与电磁阀


立创商城:
PA1A-5V 停产


得捷:
RELAY GEN PURPOSE SPST 5A 5V


贸泽:
General Purpose Relays 5A 5VDC SPST-NO NON-LATCHING


e络盟:
继电器


艾睿:
Power Relay 5VDC 5A SPST-NO21x5x12.8mm THT


Allied Electronics:
RELAY GENERAL PURPOSE SPST 5A 5V


安富利:
Electromechanical Relay SPST-NO 5A 5VDC 208Ohm Through Hole


富昌:
PA 系列 5 A 单刀单掷 5 V 通孔 密封 高灵敏度 超薄 功率 继电器


Chip1Stop:
Electromechanical Relay SPST-NO 5A 5VDC 208Ohm Through Hole


TME:
Relay: electromagnetic; SPST-NO; Ucoil:5VDC; 5A/250VAC; 5A/30VDC


Verical:
Electromechanical Relay 5VDC 208Ohm 5A SPST-NO 21x5x12.8mm THT Power Relay


Newark:
General Purpose Relay, PA Series, Power, Non Latching, SPST-NO, 5 VDC, 3 A


Electro Sonic:
Power Relay 5VDC 5A SPST-NO21x5x12.8mm THT


Win Source:
RELAY GENERAL PURPOSE SPST 5A 5V


PA1A-5V中文资料参数规格
技术参数

触点电镀 Gold

额定电压DC 110 V

额定电压AC 250 V

额定电流 5 A

绝缘电阻 1000 MΩ

触点类型 SPST-NO

接触电阻 30 mΩ

功耗 120 mW

触点额定电流 5 A

线圈电压 5 VDC

线圈电流 24 mA

线圈电阻 208 Ω

额定电流Max 5 A

线圈电压DC 5 V

线圈功率 120 mW

额定功率Max 150W, 1.25KVA

开关电流Max 5 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 4

封装 SIP

外形尺寸

长度 21 mm

宽度 5 mm

高度 12.8 mm

封装 SIP

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Consumer Electronics, 测试与测量, 消费电子产品, Consumer Electronics, HVAC, Test & Measurement, Test & Measurement, HVAC

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

PA1A-5V引脚图与封装图

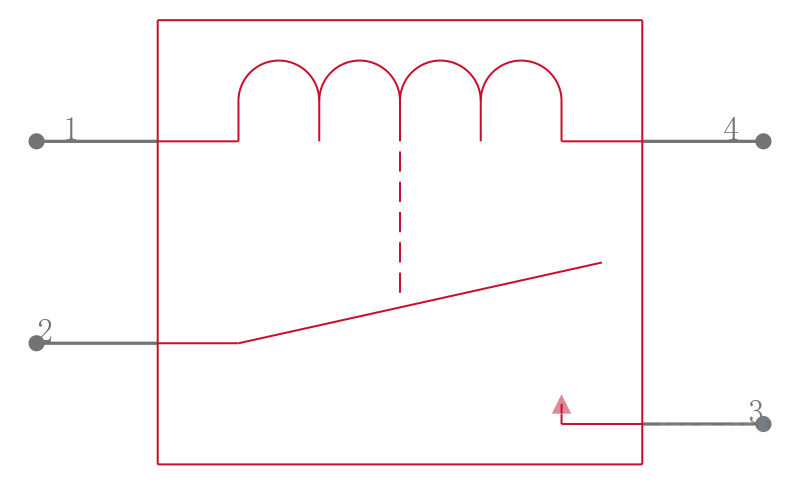

PA1A-5V引脚图

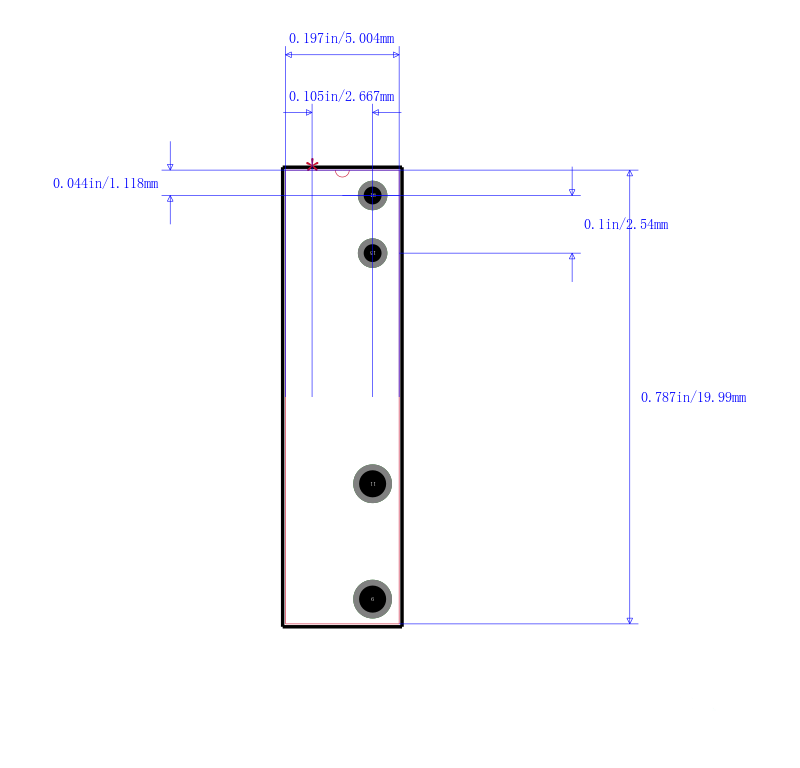

PA1A-5V封装图

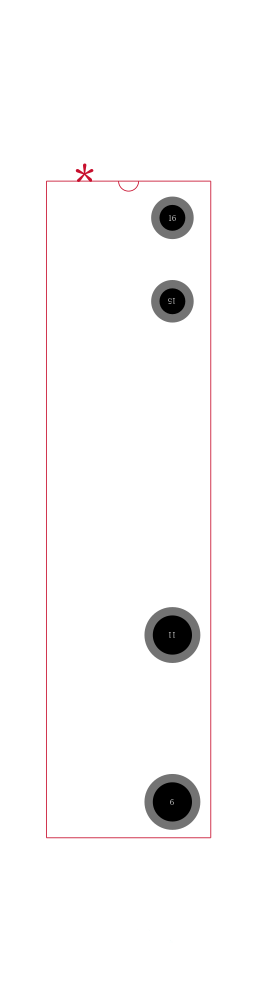

PA1A-5V封装焊盘图
在线购买PA1A-5V
型号: PA1A-5V
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  PA1A-5V  通用继电器, PA系列, 功率, 无锁定, SPST常开, 5 VDC, 3 A
替代型号PA1A-5V
型号/品牌 代替类型 替代型号对比

PA1A-5V

Panasonic 松下

当前型号

当前型号

APAN3105

松下

功能相似

PA1A-5V和APAN3105的区别
