PA1A-12V概述

PANASONIC ELECTRIC WORKS  PA1A-12V  通用继电器, PA系列, 功率, 无锁定, SPST常开, 12 VDC, 3 A

继电器与电磁阀


得捷:
RELAY GEN PURPOSE SPST 5A 12V


e络盟:
通用继电器, PA系列, 功率, 无锁定, SPST常开, 12 VDC, 3 A


艾睿:
Power Relay 12VDC 5A SPST-NO 21mm 5mm 12.8mm THT


Allied Electronics:
RELAY GEN PURPOSE SPST 5A 12V


安富利:
Electromechanical Relay SPST-NO 5A 12VDC 1.2KOhm Through Hole


富昌:
PA Series 5 A SPST 12 VDC Through Hole Sealed High Sensitive Slim Power Relay


Chip1Stop:
Electromechanical Relay SPST-NO 5A 12VDC 1.2KOhm Through Hole


TME:
Relay: electromagnetic; SPST-NO; Ucoil:12VDC; 5A/250VAC; 5A/30VDC


Verical:
Power Relay 12VDC 5A SPST-NO 21mm 5mm 12.8mm Through Hole


Newark:
# PANASONIC ELECTRIC WORKS  PA1A-12V  General Purpose Relay, PA Series, Power, Non Latching, SPST-NO, 12 VDC, 3 A


Electro Sonic:
Power Relay 12VDC 5A SPST-NO21x5x12.8mm THT


Win Source:
RELAY GEN PURPOSE SPST 5A 12V


PA1A-12V中文资料参数规格
技术参数

触点电镀 Gold

额定电压DC 110 V

额定电压AC 250 V

额定电流 5 A

触点类型 SPST-NO

接触电阻 30 mΩ

触点额定电流 5 A

线圈电压 12 VDC

线圈电流 10 mA

线圈功率DC 120 mW

线圈电阻 1.2 kΩ

额定电流Max 5 A

线圈电压DC 12 V

线圈功率 120 mW

额定功率Max 150W, 1.25KVA

开关电流Max 5 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 4

封装 SIP

外形尺寸

长度 21 mm

宽度 12.8 mm

高度 12.8 mm

封装 SIP

物理参数

触点材质 Silver Alloy

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Test & Measurement, 工业, 测试与测量, Industrial, Clock & Timing, 时钟与计时

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

PA1A-12V引脚图与封装图

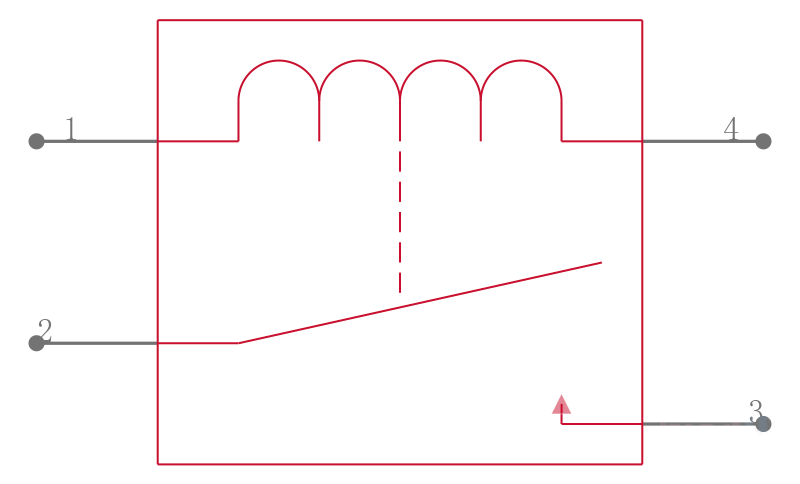

PA1A-12V引脚图

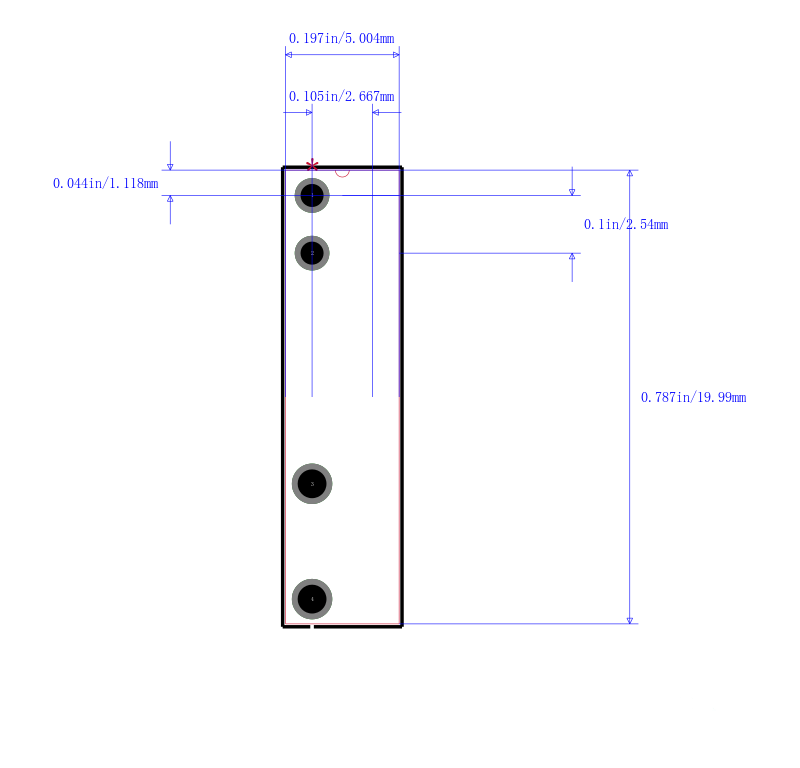

PA1A-12V封装图

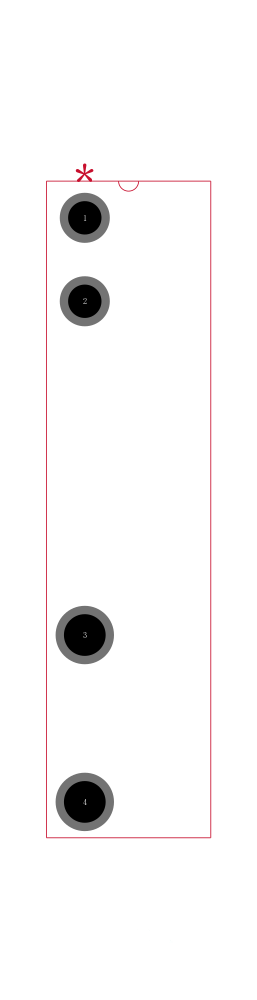

PA1A-12V封装焊盘图
在线购买PA1A-12V
型号: PA1A-12V
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  PA1A-12V  通用继电器, PA系列, 功率, 无锁定, SPST常开, 12 VDC, 3 A
替代型号PA1A-12V
型号/品牌 代替类型 替代型号对比

PA1A-12V

Panasonic 松下

当前型号

当前型号

APAN3112

松下

功能相似

PA1A-12V和APAN3112的区别

3-1461491-3

泰科

功能相似

PA1A-12V和3-1461491-3的区别
