PTD08D210WACT概述
10A、4.75V 至 14V、双路非隔离式数字电源传动模块 22-DIP MODULE -40 to 85
* Dual 10-A Outputs * 4.75-V to 14-V Input Voltage * Programmable Wide-Output Voltage 0.7 V to 3.6 V * Efficiencies up to 96% * Digital I/O * PWM signal * Fault Flag FF * Sychronous Rectifier Enable SRE * Analog I/O * Temperature * Output currrent * Safety Agency Approvals: Pending * UL/IEC/CSA-C22.2 60950-1 * Operating Temperature: –40°C to 85°C * APPLICAONS * Digital Power Systems using UCD9XXX Digital Controllers
PTD08D210WACT中文资料参数规格
技术参数
输出接口数 2
输出电压 0.7V ~ 3.6V
输出电流 10 A
调节输出数 2
开关频率 500kHz ~ 1000kHz
拓扑结构 Buck
输入电压Max 14 V
输入电压Min 4.75 V
输出电流Max 10A, 10A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 4.75V ~ 14V
封装参数
安装方式 Surface Mount
引脚数 22
封装 DIP-22
外形尺寸
封装 DIP-22
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

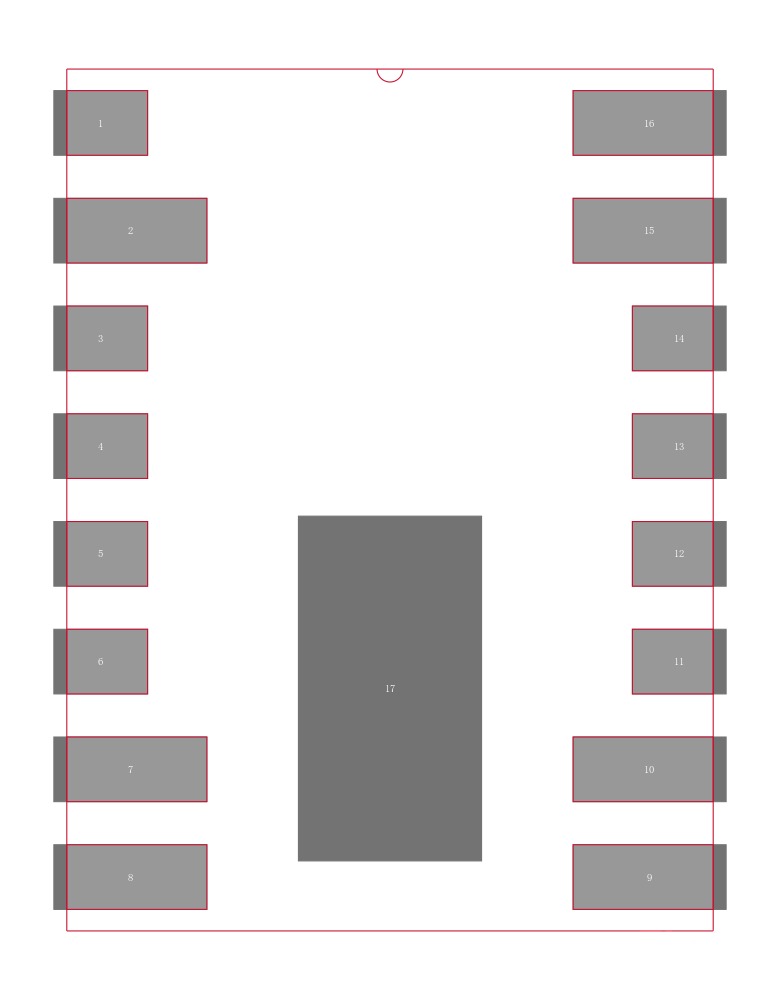

PTD08D210WACT引脚图与封装图
