PTH03060YAZT参数规格_中文资料_数据手册PDF

PTH03060YAZT概述

非隔离式DC/DC转换器 10A 3.3V-In Bus Term Pwr Mdl for DDR/QDR

Non-Isolated PoL Module DC DC Converter 1 Output 0.55 ~ 1.8V 10A 2.95V - 3.65V Input

得捷:
DC DC CONVERTER 0.55-1.8V

贸泽:
非隔离式DC/DC转换器 10A 3.3V-In Bus Term Pwr Mdl for DDR/QDR

艾睿:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 10A 10-Pin DIP SMD Module T/R

安富利:
Module DC-DC 1-OUT 0.55V to 1.8V 10A 10-Pin DIP Module T/R

Verical:
Module DC-DC 3.3VIN 1-OUT 0.55V to 1.8V 10A 10-Pin DIP SMD Module T/R

PTH03060YAZT中文资料参数规格

技术参数

电源电压DC 3.30 V

输出接口数 1

输入电压DC 2.95V ~ 3.65V

输出电压 0.55V ~ 1.8V

输出电流 10 A

静态电流 10.0 mA

调节输出数 1

开关频率 250kHz ~ 350kHz

拓扑结构 Buck

输入电压Max 3.65 V

输入电压Min 2.95 V

输出电流Max 10 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 2.95V ~ 3.65V

封装参数

安装方式 Surface Mount

引脚数 10

封装 DIP-10

外形尺寸

高度 8.75 mm

封装 DIP-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

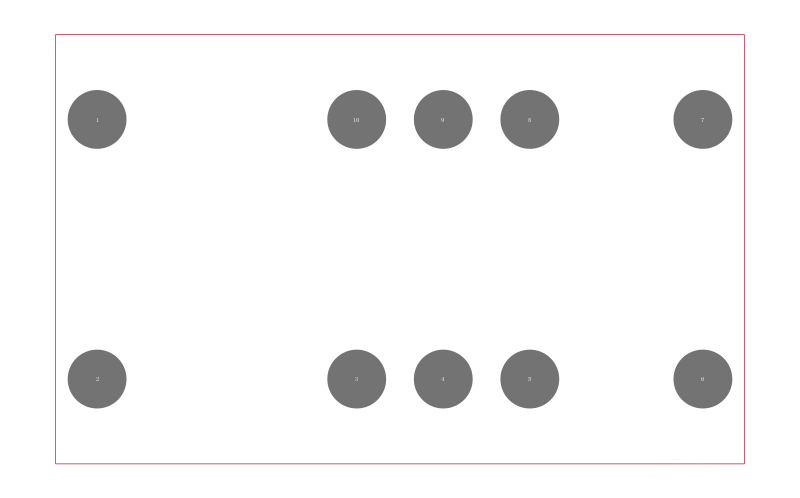

PTH03060YAZT引脚图与封装图

在线购买PTH03060YAZT

型号： PTH03060YAZT

制造商： TI 德州仪器

描述：非隔离式DC/DC转换器 10A 3.3V-In Bus Term Pwr Mdl for DDR/QDR

立即咨询

替代型号PTH03060YAZT

型号/品牌	代替类型	替代型号对比
PTH03060YAZT TI 德州仪器	当前型号	当前型号
PTH03060YAS 德州仪器	类似代替	PTH03060YAZT和PTH03060YAS的区别
PTH03060YAST 德州仪器	类似代替	PTH03060YAZT和PTH03060YAST的区别
PTH03060YAZ 德州仪器	类似代替	PTH03060YAZT和PTH03060YAZ的区别
