10 -A ， 12 -V输入非隔离宽输出调节电源模块 10-A, 12-V INPUT NON-ISOLATED WIDE-OUTPUT ADJUST POWER MODULE
* Up to 10-A Output Current * 12-V Input Voltage * Wide-Output Voltage Adjust 1.2 V to 5.5 V/0.8 V to 1.8 V * Efficiencies up to 95% * 225 W/in3 Power Density * Output Voltage Sense * Margin Up/Down Controls * Undervoltage Lockout * Auto-Track Sequencing * Pre-Bias Start-up Capability using On/Off Inhibit * Output Overcurrent Protection Non-latching, Auto-Reset * Operating Temperature: -40°C to 85°C * Safety Agency Approvals: UL/IEC/CSA C22.2 60950-1 * Point-of-Load Alliance POLA Compatible * APPLICAONS * Complex Digital
电源电压DC 12.0 V
额定功率 55 W
输出接口数 1
输入电压DC 10.8V ~ 13.2V
输出电压 1.2V ~ 5.5V
输出电流 10 A
调节输出数 1
开关频率 400 kHz
拓扑结构 Buck
输入电压Max 13.2 V
输入电压Min 10.8 V
输出电流Max 10 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 10.8V ~ 13.2V
安装方式 Surface Mount

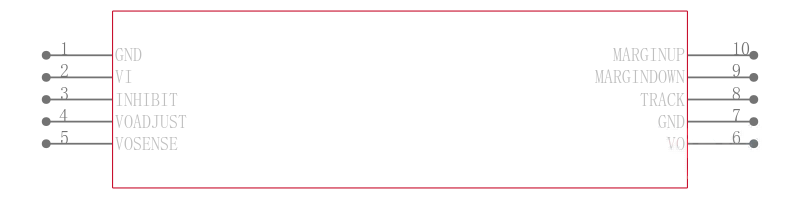

引脚数 10
封装 SMD-10
高度 8.75 mm
封装 SMD-10
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PTH12060WAST TI 德州仪器 | 当前型号 | 当前型号 |
PTH12060WAH 德州仪器 | 完全替代 | PTH12060WAST和PTH12060WAH的区别 |
PTH12060WAZ 德州仪器 | 完全替代 | PTH12060WAST和PTH12060WAZ的区别 |
PTH12060WAD 德州仪器 | 完全替代 | PTH12060WAST和PTH12060WAD的区别 |
