PTH12000LAS参数规格_中文资料_数据手册PDF

PTH12000LAS概述

6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module

非隔离 PoL 模块直流转换器输出 0.8 ~ 1.8V - - 6A 10.8V - 13.2V 输入

得捷:
DC DC CONVERTER 0.8-1.8V 6A

艾睿:
Module DC-DC 12VIN 1-OUT 0.8V to 1.8V 6A 5-Pin DIP Module Tray

安富利:
Module DC-DC 1-OUT 0.8V to 1.8V 6A 5-Pin DIP Module

Chip1Stop:
Module DC-DC 12VIN 1-OUT 0.8V to 1.8V 6A 5-Pin DIP Module

Verical:
Module DC-DC 12VIN 1-OUT 0.8V to 1.8V 6A 5-Pin DIP Module Tray

PTH12000LAS中文资料参数规格

技术参数

电源电压DC 12.0 V

额定功率 10 W

输出接口数 1

输入电压DC 10.8V ~ 13.2V

输出电压 0.8V ~ 1.8V

输出电流 6 A

调节输出数 1

拓扑结构 Buck

输入电压Max 13.2 V

输入电压Min 10.8 V

输出电流Max 6 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 12 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 DIP-5

外形尺寸

长度 18.9 mm

宽度 12.6 mm

高度 8.25 mm

封装 DIP-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 ITE（商业）

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

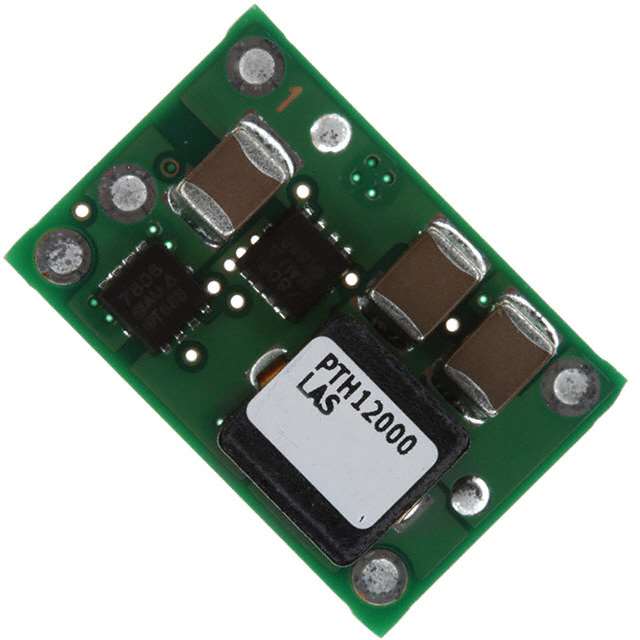

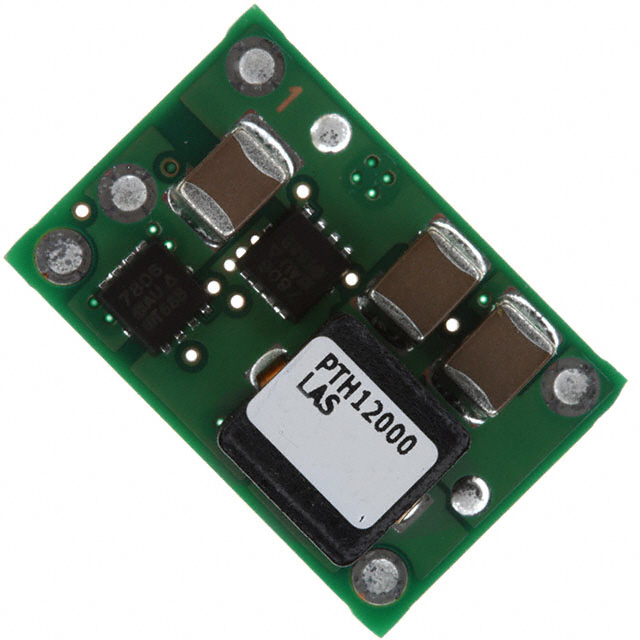

PTH12000LAS引脚图与封装图

在线购买PTH12000LAS

型号： PTH12000LAS

制造商： TI 德州仪器

描述：6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module

立即咨询

替代型号PTH12000LAS

型号/品牌	代替类型	替代型号对比
PTH12000LAS TI 德州仪器	当前型号	当前型号
PTH12000LAZ 德州仪器	完全替代	PTH12000LAS和PTH12000LAZ的区别
PTH12000LAST 德州仪器	完全替代	PTH12000LAS和PTH12000LAST的区别
PTH12000LAZT 德州仪器	完全替代	PTH12000LAS和PTH12000LAZT的区别
