PTH08T240FAZT概述

10 -A ， 4.5 V至14 V输入，非隔离式电源模块，用于3 GHz的DSP系统 10-A, 4.5-V to 14-V INPUT, NON-ISOLATED POWER MODULE FOR 3-GHz DSP SYSTEMS

Non-Isolated PoL Module DC DC Converter 1 Output 0.69 ~ 2V 10A 4.5V - 14V Input

得捷:
DC DC CONVERTER 0.69-2V

艾睿:
Module DC-DC 1-OUT 0.69V to 5.5V 10A 11-Pin DIP Module T/R

安富利:
Module DC-DC 1-OUT 0.69V to 5.5V 10A 11-Pin DIP Module T/R

Verical:
Module DC-DC 1-OUT 0.69V to 5.5V 10A 11-Pin DIP Module T/R

PTH08T240FAZT中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输入电压DC 4.50V ~ 14.0V

输出电压 0.69V ~ 5.5V

输出电流 10 A

调节输出数 1

开关频率 260kHz ~ 340kHz

拓扑结构 Buck

输入电压Max 14 V

输入电压Min 4.5 V

输出电流Max 10 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 11

封装 DIP-11

外形尺寸

高度 8.39 mm

封装 DIP-11

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

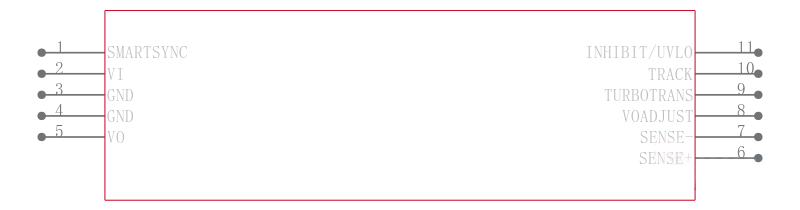

PTH08T240FAZT引脚图与封装图

在线购买PTH08T240FAZT

型号： PTH08T240FAZT

描述：10 -A ， 4.5 V至14 V输入，非隔离式电源模块，用于3 GHz的DSP系统 10-A, 4.5-V to 14-V INPUT, NON-ISOLATED POWER MODULE FOR 3-GHz DSP SYSTEMS

替代型号PTH08T240FAZT
