PUMD12

PUMD12图片1
PUMD12图片2
PUMD12图片3
PUMD12图片4
PUMD12图片5

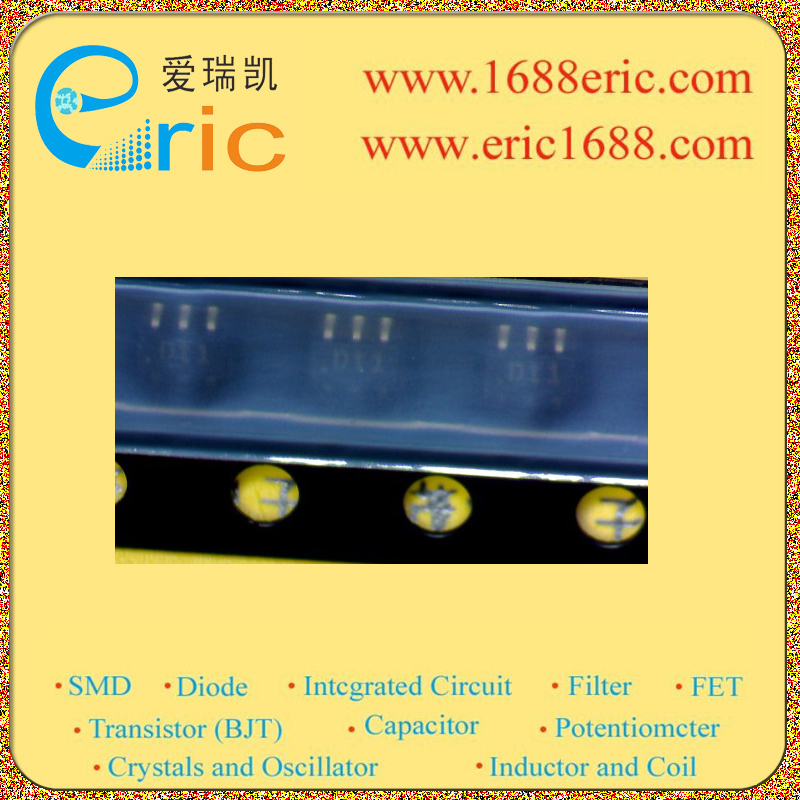

PUMD12图片6
PUMD12概述

NXP  PUMD12  双极晶体管阵列, BRT, NPN, PNP, 50 V, 200 mW, 100 mA, 80 hFE, SOT-363

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V/-50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V/-50V 集电极连续输出电流IC Collector CurrentIC| 100mA/-100mA Q1基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 47KΩ/Ohm Q1电阻比R1/R2 Q1 Resistance Ratio| 1 Q2基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 47KΩ/Ohm Q2电阻比R1/R2 Q2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 80 截止频率fT Transtion FrequencyfT| 耗散功率Pc Power Dissipation| 300mW/0.3W Description & Applications| Features • NPN/PNP resistor-equipped transistors; • Built-in bias resistors • Reduces component count • Reduces pick and place costs • Simplifies circuit design APPLICATIONS • Low current peripheral drivers • Replacement of general purpose transistors in digital applications • Control of IC inputs 描述与应用| 特点 •NPN/ PNP电阻配备; •内置偏置电阻 •减少了元件数量 •减少取放成本 •简化电路设计 应用 •低电流外设驱动程序 •通用晶体管数字应用的更换 •控制IC投入

PUMD12中文资料参数规格
技术参数

针脚数 6

极性 NPN, PNP

耗散功率 200 mW

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

直流电流增益hFE 80

工作温度Max 150 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-363

外形尺寸

封装 SOT-363

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Computers & Computer Peripherals, Automation & Process Control, Power Management, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买PUMD12
型号: PUMD12
制造商: NXP 恩智浦
描述:NXP  PUMD12  双极晶体管阵列, BRT, NPN, PNP, 50 V, 200 mW, 100 mA, 80 hFE, SOT-363
替代型号PUMD12
型号/品牌 代替类型 替代型号对比

PUMD12

NXP 恩智浦

当前型号

当前型号

PUMD12,115

恩智浦

完全替代

PUMD12和PUMD12,115的区别

MUN5313DW1T1G

安森美

功能相似

PUMD12和MUN5313DW1T1G的区别

PUMD2,115

安世

功能相似

PUMD12和PUMD2,115的区别
