PUMB11概述

NXP### 数字晶体管,NXP配备电阻器的双极性晶体管也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO |  -50V 集电极连续输出电流IC Collector CurrentIC | -100MA/-0.1A 基极输入电阻R1 Input ResistanceR1 | 10KΩ 基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 10KΩ 基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 | 1 直流电流增益hFE DC Current GainhFE | 截止频率fT Transtion FrequencyfT | 180MHZ 耗散功率Pc Power Dissipation | 200MW/0.2W 描述与应用 Description & Applications |   PNP / PNP型Resistor-Equipped RET表面贴装设备SMD塑料包。
.
100 mA输出电流能力   *减少组件数量   *内置的偏置电阻   *减少选择和成本   *简化了电路设计   *低电流周围的司机   *控制集成电路的输入   *取代通用晶体管在数字应用程序 技术文档PDF下载 | 在线阅读
PUMB11中文资料参数规格
技术参数

针脚数 6

极性 PNP

耗散功率 200 mW

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

最小电流放大倍数hFE 30

直流电流增益hFE 30

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-363

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-363

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Computers & Computer Peripherals, Power Management, Automation & Process Control, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

PUMB11引脚图与封装图

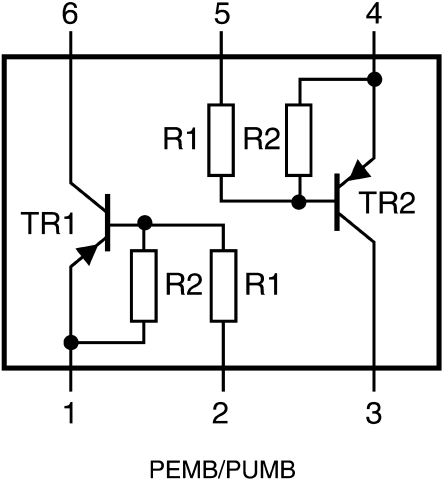

PUMB11引脚图
PUMB11封装图
PUMB11封装焊盘图
在线购买PUMB11
型号: PUMB11
制造商: NXP 恩智浦
描述:NXP ### 数字晶体管,NXP 配备电阻器的双极性晶体管也称为“数字晶体管”或“偏流电阻器的晶体管”,包含一个或两个集成电阻器。 单一系列输入电阻器,或两个电阻器的分压器能直接从数字源驱动这些设备。 提供单和双晶体管型号。
替代型号PUMB11
型号/品牌 代替类型 替代型号对比

PUMB11

NXP 恩智浦

当前型号

当前型号

BCR183S

英飞凌

类似代替

PUMB11和BCR183S的区别

MUN5111DW1T1G

安森美

功能相似

PUMB11和MUN5111DW1T1G的区别

PUMB11,115

恩智浦

功能相似

PUMB11和PUMB11,115的区别
