1A步降正电压开关稳压器

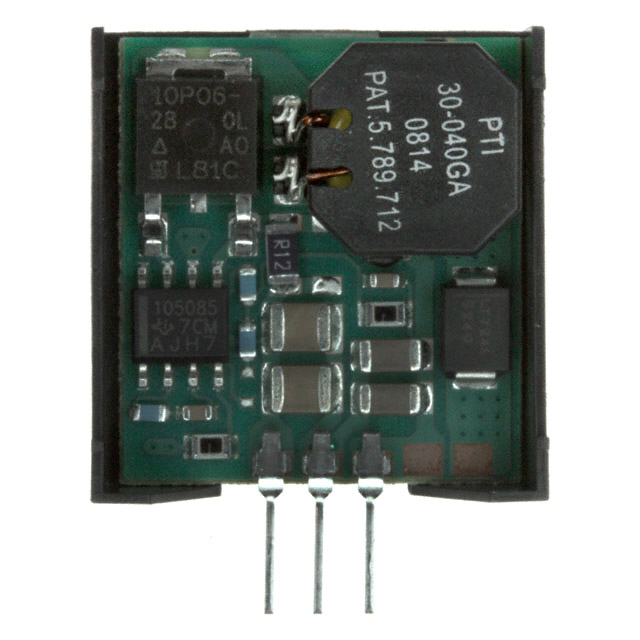

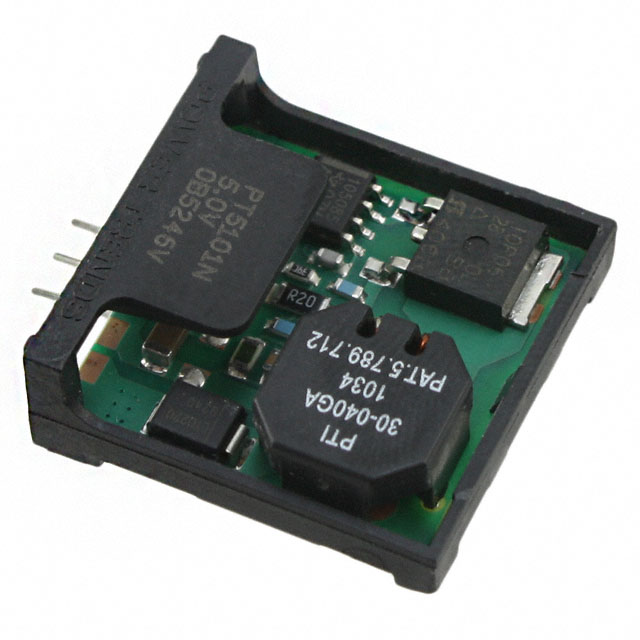

Description
The PT5100 modules are a series of economical, easy-to-use 1-A positive step-down, Integrated Switching Regulators ISRs. These ISRs are compatible with most TO-220 style linear regulators,
and when employed as a linear replace ment, provide significant benefits in both efficiency and power dissipation.
Features
• 90%+ Efficiency
• Internal Short-Circuit Protection
• Pin-Compatible with 3-Terminal Linear Regulators
• Laser-Trimmed Output Voltage
• Over-Temperature Protection
• Small Footprint
• Wide Input Range
• 5-Pin Mount OptionSuffixes L & M
频率 650 kHz
电源电压DC 38.0 V, 16.0 V min
额定电流 1.00 A
额定功率 12 W
输出接口数 1
输入电压DC 16.0V ~ 38.0V
输出电压 12 V
输出电流 1 A
输出功率 12 W
拓扑结构 Buck
输入电压Max 38 V
输入电压Min 16 V
输入电压DC Max 38 V
输入电压DC Min 16 v
输出电压Max 12 V
输出电流Max 1 A
输出功率Max 12 W
额定功率Max 12 W
工作温度Max 80 ℃
工作温度Min -20 ℃
精度 3 %
电源电压 38 V
电源电压Max 38 V
电源电压Min 16 V
安装方式 Through Hole
引脚数 3
封装 SIP-3
长度 25.4 mm
宽度 9.65 mm
高度 25.9 mm
封装 SIP-3
重量 4.50 g
工作温度 -40℃ ~ 85℃
产品生命周期 Obsolete
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PT5102N TI 德州仪器 | 当前型号 | 当前型号 |
PT5107N 德州仪器 | 类似代替 | PT5102N和PT5107N的区别 |
PT5112N 德州仪器 | 类似代替 | PT5102N和PT5112N的区别 |
PT5105N 德州仪器 | 类似代替 | PT5102N和PT5105N的区别 |
