PMN40LN,135参数规格_中文资料_数据手册PDF

PMN40LN,135概述

NXP PMN40LN,135 晶体管, MOSFET, N沟道, 2.5 A, 30 V, 0.032 ohm, 10 V, 1.5 V

表面贴装型 N 通道 5.4A（Tc） 1.75W（Tc）

得捷:
MOSFET N-CH 30V 5.4A 6TSOP

e络盟:
NXP PMN40LN,135 晶体管, MOSFET, N沟道, 2.5 A, 30 V, 0.032 ohm, 10 V, 1.5 V

艾睿:
Trans MOSFET N-CH 30V 5.4A 6-Pin TSOP T/R

Chip1Stop:
Trans MOSFET N-CH 30V 5.4A 6-Pin TSOP T/R

Verical:
Trans MOSFET N-CH 30V 5.4A 6-Pin TSOP T/R

Win Source:
MOSFET N-CH 30V 5.4A 6TSOP

PMN40LN,135中文资料参数规格

技术参数

针脚数 6

漏源极电阻 0.032 Ω

极性 N-Channel

耗散功率 1.75 W

阈值电压 1.5 V

漏源极电压Vds 30 V

连续漏极电流Ids 5.40 A

上升时间 7 ns

输入电容Ciss 555pF @25VVds

额定功率Max 1.75 W

下降时间 8 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.75W Tc

封装参数

安装方式 Surface Mount

引脚数 6

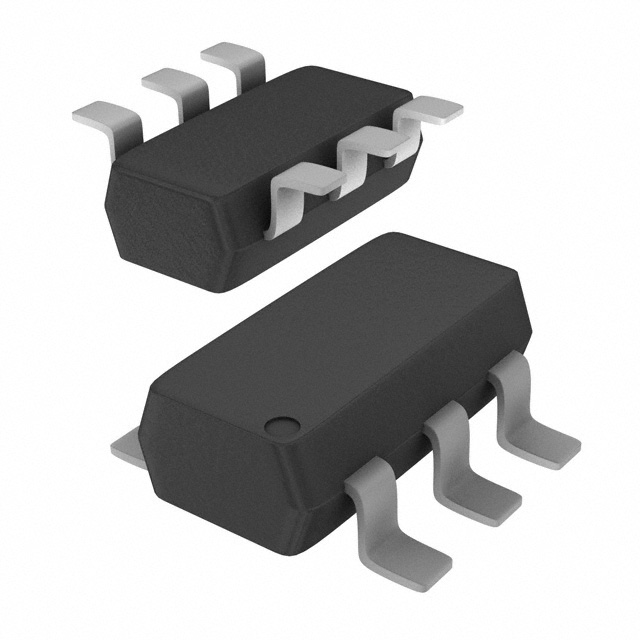

封装 SOT-457

外形尺寸

长度 3.1 mm

宽度 1.7 mm

高度 1 mm

封装 SOT-457

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买PMN40LN,135

型号： PMN40LN,135

制造商： NXP 恩智浦

描述：NXP PMN40LN,135 晶体管, MOSFET, N沟道, 2.5 A, 30 V, 0.032 ohm, 10 V, 1.5 V

立即咨询

替代型号PMN40LN,135

型号/品牌	代替类型	替代型号对比
PMN40LN,135 NXP 恩智浦	当前型号	当前型号
NTGS4141NT1G 安森美	功能相似	PMN40LN,135和NTGS4141NT1G的区别
FDC653N 飞兆/仙童	功能相似	PMN40LN,135和FDC653N的区别
FDC855N 飞兆/仙童	功能相似	PMN40LN,135和FDC855N的区别
