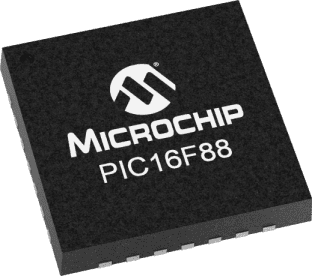

PIC16 系列 368 B RAM 7 kB 闪存 增强型 闪存 微控制器 - QFN-28
PIC16F87/88 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F87/88 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载可配置振荡器。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 – 可选频率 8 MHz 至 31 kHz
16 个输入/输出引脚
通电重置 POR
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
1 通道 10 位模拟到数字转换器 – 仅限 PIC16F88 型号
捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
可寻址通用同步异步接收器发送器 AUSART
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
时钟频率 20.0 MHz
RAM大小 368 B
位数 8
耗散功率 1000 mW
FLASH内存容量 7 KB
I/O引脚数 16
存取时间 20.0 µs
内核架构 PIC
内存容量 4000 B
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 28
封装 QFN-28
长度 6 mm
宽度 6 mm
高度 0.95 mm
封装 QFN-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F88-I/ML Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F88T-I/ML 微芯 | 类似代替 | PIC16F88-I/ML和PIC16F88T-I/ML的区别 |
PIC16F88-E/ML 微芯 | 类似代替 | PIC16F88-I/ML和PIC16F88-E/ML的区别 |
PIC16F88-I/P 微芯 | 功能相似 | PIC16F88-I/ML和PIC16F88-I/P的区别 |
