PIC18F86J50-I/PT

PIC18F86J50-I/PT图片1
PIC18F86J50-I/PT图片2
PIC18F86J50-I/PT图片3
PIC18F86J50-I/PT图片4
PIC18F86J50-I/PT图片5
PIC18F86J50-I/PT图片6
PIC18F86J50-I/PT图片7
PIC18F86J50-I/PT图片8
PIC18F86J50-I/PT图片9
PIC18F86J50-I/PT图片10
PIC18F86J50-I/PT图片11
PIC18F86J50-I/PT图片12
PIC18F86J50-I/PT图片13
PIC18F86J50-I/PT图片14
PIC18F86J50-I/PT图片15
PIC18F86J50-I/PT图片16
PIC18F86J50-I/PT概述

MICROCHIP  PIC18F86J50-I/PT  微控制器, 8位, PIC18FxxJxx, 48 MHz, 64 KB, 3.8 KB, 80 引脚, TQFP

PIC18F6xJ50/6xJ55/8xJ50/8xJ55 8 位闪存


欧时:
Microchip PIC18F 系列 MCU 8 bit PIC PIC18F86J50-I/PT, 48MHz, 64 kB ROM 闪存, 3.904 kB RAM, 1xUSB, TQFP-80


得捷:
IC MCU 8BIT 64KB FLASH 80TQFP


立创商城:
PIC 48MHz 闪存:32K@x16bit


贸泽:
8-bit Microcontrollers - MCU 64KB Flash 3936byte RAM


e络盟:
MICROCHIP  PIC18F86J50-I/PT  微控制器, 8位, PIC18FxxJxx, 48 MHz, 64 KB, 3.8 KB, 80 引脚, TQFP


艾睿:
MCU 8-bit PIC18 PIC RISC 64KB Flash 1.8V/2.5V/3.3V Automotive 80-Pin TQFP Tray


Allied Electronics:
Microchip PIC18F86J50-I/PT, 8bit PIC Microcontroller, 48MHz, 64kb Flash, 80-Pin TQFP


安富利:
MCU 8-bit PIC18 PIC RISC 64KB Flash 1.8V/2.5V/3.3V 80-Pin TQFP Tray


Chip1Stop:
MCU 8-bit PIC18 PIC RISC 64KB Flash 1.8V/2.5V/3.3V 80-Pin TQFP Tray


Verical:
MCU 8-bit PIC RISC 64KB Flash 1.8V/2.5V/3.3V Automotive 80-Pin TQFP Tray


儒卓力:
**PIC18F 64K TQFP80 85°C **


DeviceMart:
IC PIC MCU FLASH 32KX16 80TQFP


Win Source:
PIC PIC 18J Microcontroller IC 8-Bit 48MHz 64KB 32K x 16 FLASH 80-TQFP 12x12


PIC18F86J50-I/PT中文资料参数规格
技术参数

频率 48 MHz

针脚数 80

时钟频率 48.0 MHz

RAM大小 3.8K x 8

位数 8

耗散功率 1000 mW

FLASH内存容量 64 KB

模数转换数ADC 1

输入/输出数 65 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 80

封装 TQFP-80

外形尺寸

长度 12 mm

宽度 12 mm

高度 1.05 mm

封装 TQFP-80

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A991.a.2

数据手册

PIC18F86J50-I/PT引脚图与封装图
PIC18F86J50-I/PT引脚图
PIC18F86J50-I/PT封装图

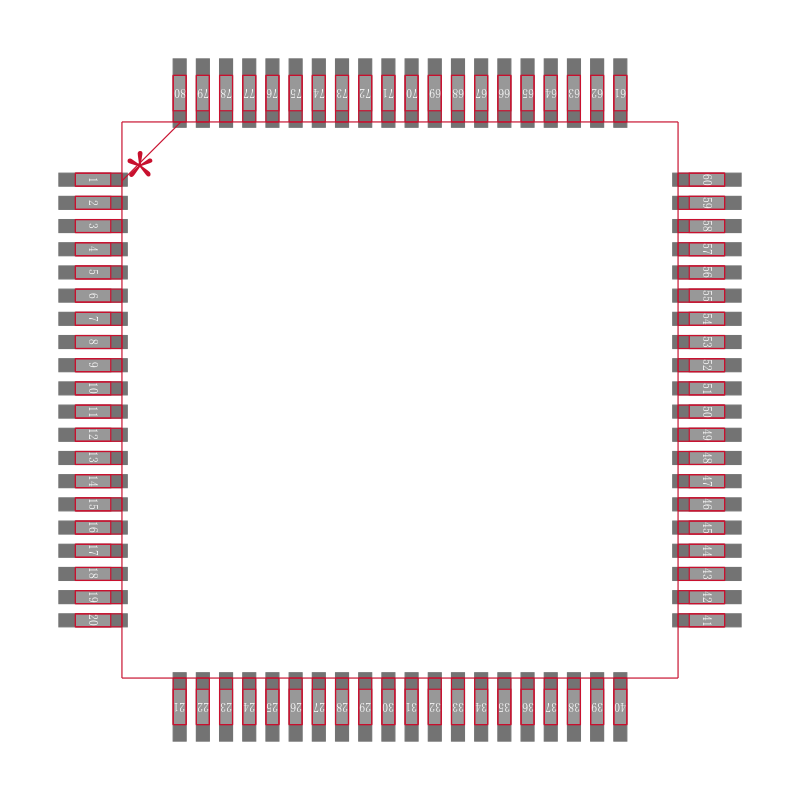

PIC18F86J50-I/PT封装焊盘图
在线购买PIC18F86J50-I/PT
型号: PIC18F86J50-I/PT
制造商: Microchip 微芯
描述:MICROCHIP  PIC18F86J50-I/PT  微控制器, 8位, PIC18FxxJxx, 48 MHz, 64 KB, 3.8 KB, 80 引脚, TQFP
替代型号PIC18F86J50-I/PT
型号/品牌 代替类型 替代型号对比

PIC18F86J50-I/PT

Microchip 微芯

当前型号

当前型号

PIC18F86J50T-I/PT

微芯

完全替代

PIC18F86J50-I/PT和PIC18F86J50T-I/PT的区别
