PIC-P28-20MHZ

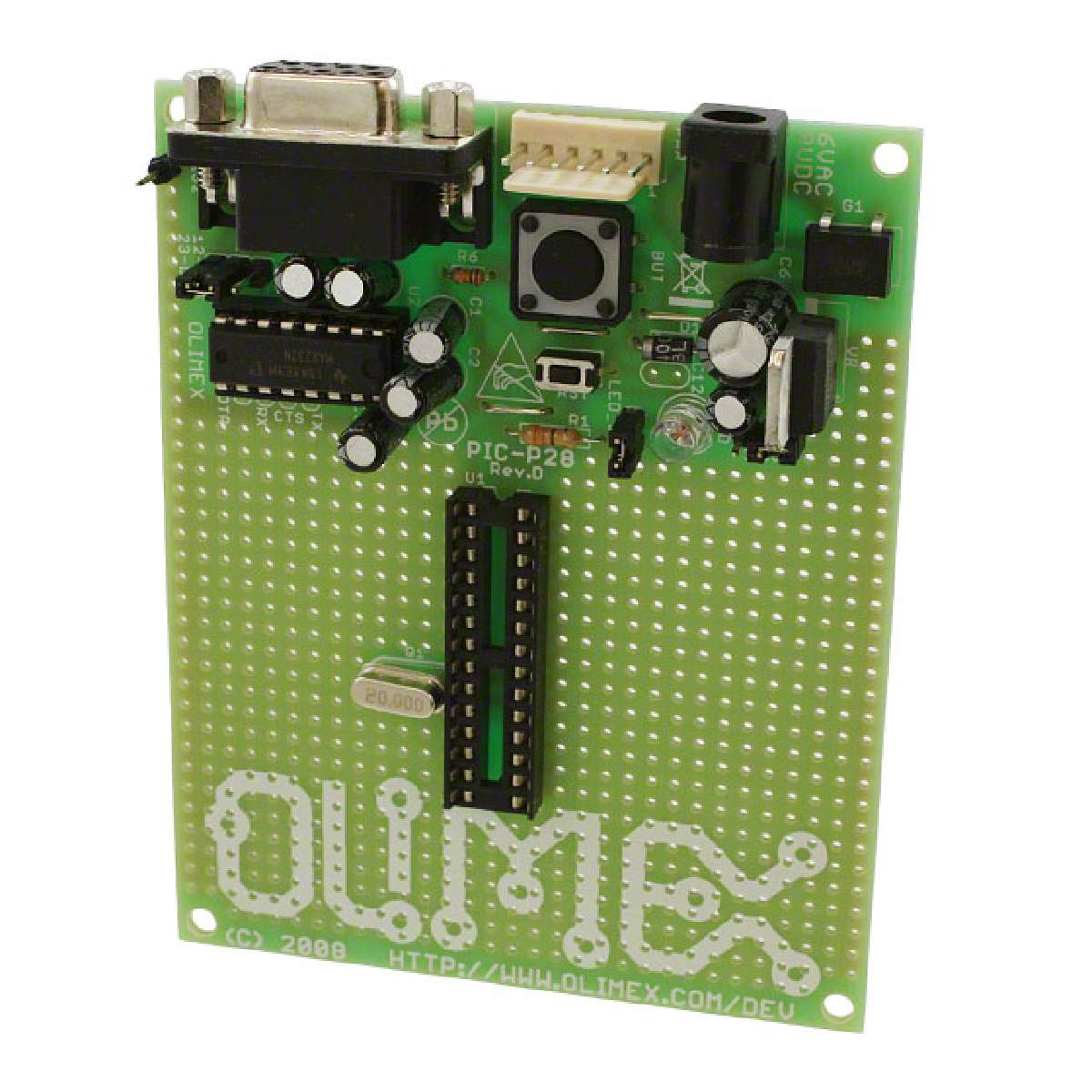

OLIMEX  PIC-P28-20MHZ  开发原型电路板, 用于PIC16F87X微控制器, 28引脚, RS232收发器/发送器接口

The PIC-P28-20-MHZ是一个开发 原型电路板 用于28pin PIC微控制器s. With this电路板 you can develop和原型 any 28pin PIC微控制器s. The RS 232 driver on电路板 allows easy connection with pc or other内嵌型硬件. The电路板 have User button和status LED. The bridge rectifier allow this电路板 to be powered with both AC和DC power supply adapters和also 支持 both 3V 低功率和normal 5V operation. This电路板 has a ICSP/ICD 连接器 用于编程with PIC-MCP-USB和PIC-MCP or PIC-PG1,PIC-PG2, PIC-PG3, PIC-PG4编程器s和debugging with PIC-ICD2, PIC-ICD-POCKET, PIC-ICD2-TINY.

.

RS232收发器,接收器接口, 带MAX232芯片位于插座之上

.

DIL18微控制器插座

.

石英水晶 20Mhz

.

LED至RB3 经跳线

.

用户按钮,重启按钮和电源插入插座

.

可选3.3V/ 5V电源稳压器

.

扩展槽用于每个uC引脚

.

电路板尺寸 100mm x 80mm

.

GND和Vcc总线

.

四个安装孔3.3mm

在为PIC-28编程时, 所有编程器通过ICSP连接器供电, 不需通过外部电源插座供电
