PEMZ1概述

NPN/PNP 晶体管,NXP ### 双极性晶体管,NXP Semiconductors

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO Q1/Q2 | 50V/-50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO Q1/Q2 | 40V/-40V 集电极连续输出电流IC Collector CurrentIC Q1/Q2 | 100mA/-100mA 截止频率fT Transtion FrequencyfT | 100MHz 直流电流增益hFE DC Current GainhFE Q1/Q2 | 120/120 管压降VCE(sat) Collector-Emitter Saturation Voltage Q1/Q2 | 200mV/-200mV 耗散功率Pc Power Dissipation Q1/Q2 | 300mW/0.3W Description & Applications | Features • NPN/PNP general purpose transistors • 300 mW total power dissipation • Very small 1.6 × 1.2 mm ultra thin package • Self alignment during soldering due to straight leads • Replaces two SC-75/SC-89 packaged transistors on same PCB area • Reduced required PCB area • Reduced pick and place costs. APPLICATIONS • General purpose switching and amplification • Complementary MOSFET driver for switch mode power supply • Complementary driver for audio amplifiers. 描述与应用 | 特点 •NPN / PNP通用 •300 mW的总功耗 •非常小的1.6×1.2毫米的超薄封装 •自对准直引线在焊接过程中,由于 •替换两个SC-75/SC-89包装相同的PCB面积上的晶体管 •减少所需PCB面积 •减少取放成本。 应用 •通用开关和放大 •互补开关模式电源MOSFET驱动器 •互补驱动器,音频放大器。

PEMZ1中文资料参数规格
技术参数

针脚数 6

极性 NPN, PNP

耗散功率 200 mW

击穿电压集电极-发射极 40 V

集电极最大允许电流 0.1A

最小电流放大倍数hFE 120

直流电流增益hFE 120

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-666

外形尺寸

长度 1.7 mm

宽度 1.3 mm

高度 0.6 mm

封装 SOT-666

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

PEMZ1引脚图与封装图

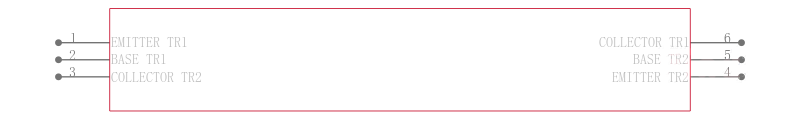

PEMZ1引脚图
PEMZ1封装图
PEMZ1封装焊盘图
在线购买PEMZ1
型号: PEMZ1
制造商: NXP 恩智浦
描述:NPN/PNP 晶体管,NXP ### 双极性晶体管,NXP Semiconductors
替代型号PEMZ1
型号/品牌 代替类型 替代型号对比

PEMZ1

NXP 恩智浦

当前型号

当前型号

PEMZ1,115

恩智浦

类似代替

PEMZ1和PEMZ1,115的区别
