PNP 晶体管,NXP一系列 NXP BISS(小信号的重大突破)低饱和电压 PNP 双极接线晶体管。 这些设备具有极低集电极-发射极饱和电压和高集电极电流容量,采用紧凑的空间节省型封装。 这些晶体管减少损失,可在用于切换和数字应用时减少热量的产生并整体提高效率。### 双极性晶体管,NXP Semiconductors
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -40V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −40V 集电极连续输出电流ICCollector CurrentIC| -4A 截止频率fTTranstion FrequencyfT| 60MHz 直流电流增益hFEDC Current GainhFE| 250 管压降VCE(sat)Collector-Emitter SaturationVoltage| -375mV/-0.375V 耗散功率PcPoWer Dissipation| 550mW/0.55W Description & Applications| 40 V low VCEsat PNP transistor FEATURES • Low collector-emitter saturation voltage VCEsat • High collector current capability: IC and ICM • High efficiency leading to less heat generation. • NPN complement: PBSS4540X. APPLICATIONS • Supply line switching circuits • Battery management applications • DC/DC converter applications • Strobe flash units • Medium power driver e.g. relays, buzzers and motors. 描述与应用| 40伏的低VCE(sat)的PNP 特点 •低集电极 - 发射极饱和电压VCE监测 •高集电极电流能力:IC和ICM •高效率导致更少的热量发电。 •NPN补充:PBSS4540X。 应用 •供电线路开关电路 •电池管理应用 •DC / DC转换器应用 •闪光灯单元 •中等功率驱动器(如继电器,蜂鸣器和电机)。
针脚数 3
极性 PNP
耗散功率 550 mW
击穿电压集电极-发射极 40 V
集电极最大允许电流 4A
最小电流放大倍数hFE 50
直流电流增益hFE 250
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 2.5 W
安装方式 Surface Mount
引脚数 3

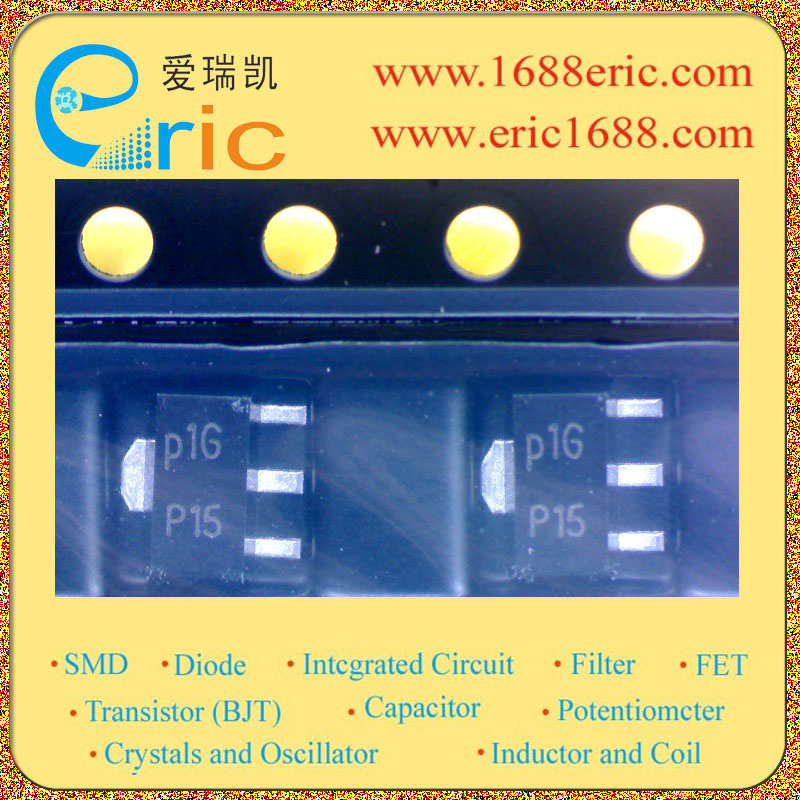

封装 SOT-89
长度 4.6 mm
宽度 2.6 mm
高度 1.6 mm
封装 SOT-89
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial, Signal Processing, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PBSS5540X NXP 恩智浦 | 当前型号 | 当前型号 |
PBSS5540X,135 恩智浦 | 功能相似 | PBSS5540X和PBSS5540X,135的区别 |
