NPN 晶体管，NXP ### 双极性晶体管，NXP Semiconductors
集电极-基极反向击穿电压VBRCBO
Collector-Base VoltageVCBO | 15V
\---|---
集电极-发射极反向击穿电压VBRCEO
Collector-Emitter VoltageVCEO | 15V
集电极连续输出电流IC
Collector CurrentIC | 500MA/0.5A
截止频率fT
Transtion FrequencyfT | 420MHZ
直流电流增益hFE
DC Current GainhFE | 90~200
管压降VCE（sat）
Collector-Emitter Saturation Voltage | 0.25V
耗散功率Pc
Power Dissipation | 0.3W
描述与应用
Description & Applications | 15 V低VCEsat双NPN型
通用切换和静音
低频驱动电路
LCD背光
通用音频放大
电池驱动的设备手机、视频相机和手持设备。
技术文档PDF下载 | 在线阅读

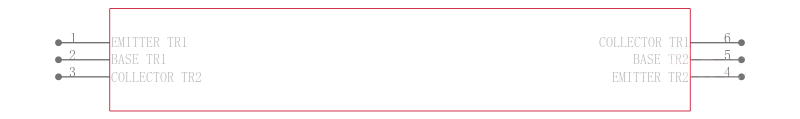

针脚数 6
极性 NPN
耗散功率 200 mW
击穿电压集电极-发射极 15 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 90
直流电流增益hFE 200
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 6

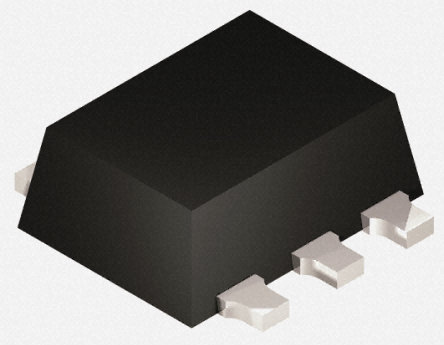

封装 SOT-666
长度 1.7 mm
宽度 1.3 mm
高度 0.6 mm
封装 SOT-666
工作温度 -65℃ ~ 150℃
产品生命周期 Unknown
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PBSS2515VS NXP 恩智浦 | 当前型号 | 当前型号 |
PBSS2515VS,115 安世 | 功能相似 | PBSS2515VS和PBSS2515VS,115的区别 |
