PIC16F59-E/PT概述

基于闪存的8位CMOS微控制器系列 Flash-Based, 8-Bit CMOS Microcontroller Series

PIC series IC 8 位 20MHz 3KB（2K x 12）闪存 44-TQFP（10x10）

得捷:
IC MCU 8BIT 3KB FLASH 44TQFP

艾睿:
MCU 8-bit PIC16 PIC RISC 3KB Flash 2.5V/3.3V/5V Automotive 44-Pin TQFP Tray

Allied Electronics:
3 KB Flash, 128 RAM, 32 I/O

安富利:
MCU 8-bit PIC16 PIC RISC 3KB Flash 2.5V/3.3V/5V 44-Pin TQFP Tray

PIC16F59-E/PT中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 20.0MHz max

RAM大小 134 B

位数 8

耗散功率 800 mW

I/O引脚数 32

存取时间 20.0 µs

内核架构 PIC

内核子架构 PIC16

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 44

封装 TQFP-44

外形尺寸

宽度 10 mm

封装 TQFP-44

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

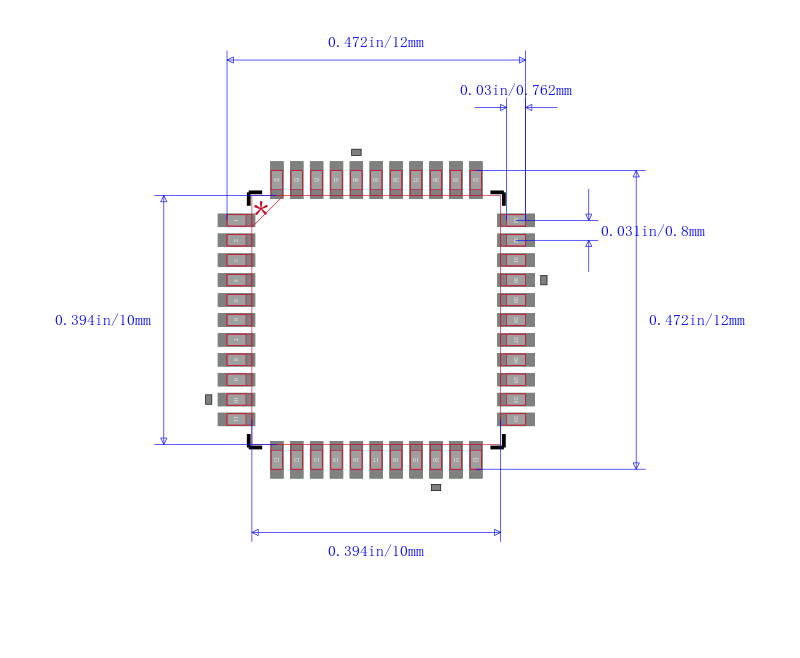

PIC16F59-E/PT引脚图与封装图

在线购买PIC16F59-E/PT

型号： PIC16F59-E/PT

描述：基于闪存的8位CMOS微控制器系列 Flash-Based, 8-Bit CMOS Microcontroller Series

替代型号PIC16F59-E/PT
