PIC16HV540-04/SS概述

增强PIC16C54基于EPROM的8位CMOS微控制器，带有片上稳压器 Enhanced PIC16C54 EPROM-Based 8-Bit CMOS Microcontroller With On-Chip Voltage Regulator

PIC series IC 8 位 4MHz 768B（512 x 12） OTP 20-SSOP

得捷:
IC MCU 8BIT 768B OTP 20SSOP

立创商城:
PIC16HV540-04/SS

贸泽:
8-bit Microcontrollers - MCU .75KB 25 RAM 12 I/O 4MHz SSOP20

艾睿:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 5V/9V/12V 20-Pin SSOP Tube

Allied Electronics:
IC MCU 8BIT 768B OTP 20SSOP

安富利:
MCU 8-bit PIC16 PIC RISC 1.5KB EPROM 5V/9V/12V 20-Pin SSOP Tube

PIC16HV540-04/SS中文资料参数规格

技术参数

电源电压DC 15.0 V, 15.0 V max

时钟频率 4.00MHz max

RAM大小 25 B

位数 8

I/O引脚数 12

存取时间 4.00 µs

内核架构 PIC

内核子架构 PIC16

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 800 mW

电源电压Max 15 V

电源电压Min 3.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

长度 7.2 mm

宽度 5.3 mm

高度 1.75 mm

封装 SSOP-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

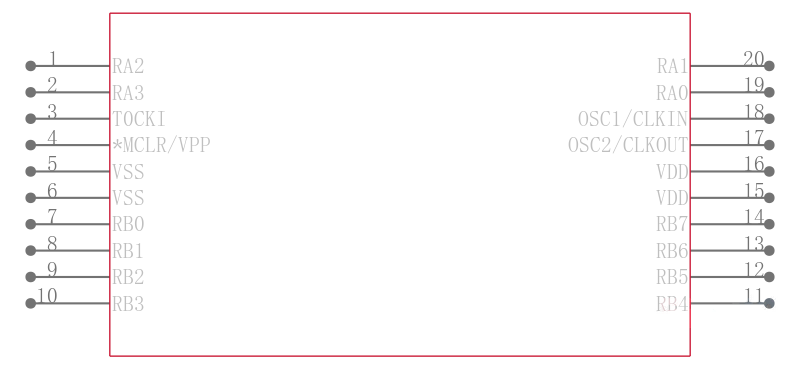

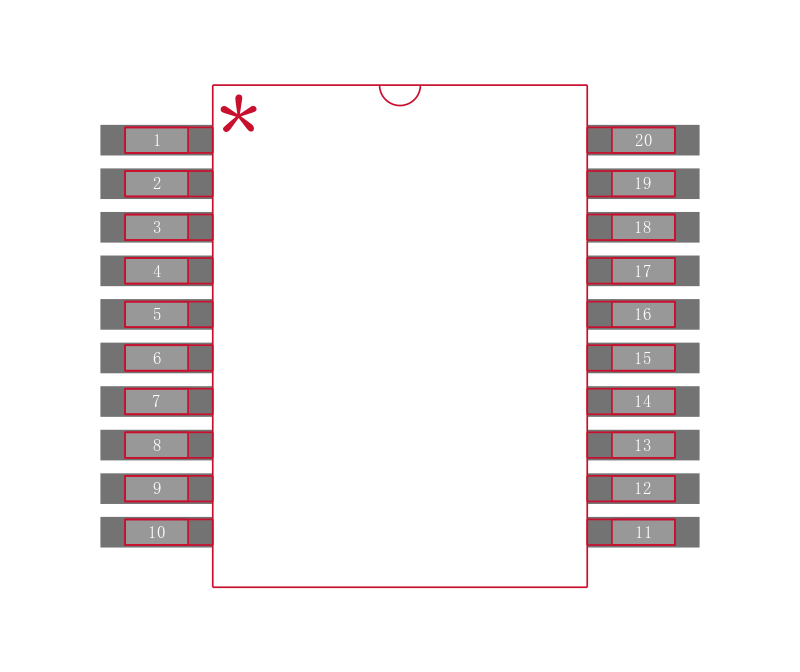

PIC16HV540-04/SS引脚图与封装图

在线购买PIC16HV540-04/SS

型号： PIC16HV540-04/SS

制造商： Microchip 微芯

描述：增强PIC16C54基于EPROM的8位CMOS微控制器，带有片上稳压器 Enhanced PIC16C54 EPROM-Based 8-Bit CMOS Microcontroller With On-Chip Voltage Regulator

立即咨询

替代型号PIC16HV540-04/SS

型号/品牌	代替类型	替代型号对比
PIC16HV540-04/SS Microchip 微芯	当前型号	当前型号
PIC16HV540T-04/SS 微芯	类似代替	PIC16HV540-04/SS和PIC16HV540T-04/SS的区别
