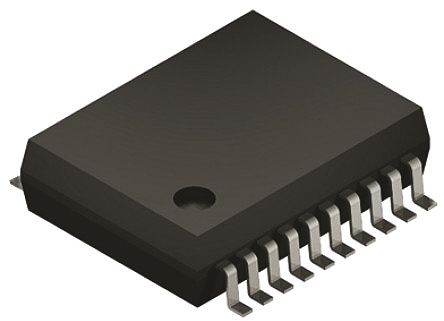

PIC18F14K22-E/SS

PIC18 系列 48 MHz 16 kB 闪存 512 字节 SRAM 8 位 微控制器 - SSOP-20

PIC18F1xK22 8 位闪存

PIC18F2x1x/4x1x 系列微控制器基于 PIC18 体系结构，可提供 31 级硬件堆栈和 75 个说明。 这些 MCU 采用极低功耗技术，特别适用于低功耗至关重要的应用。

### 微控制器功能

最大 16 MIPS CPU 速度

75 指令 - 通过扩展指令集支持 83 指令

31 级硬件堆栈

可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz

18 个输入/输出引脚

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

延长监控计时器 WDT

在线串行编程 ICSP

在线调试 ICD

### 极低功耗功能

睡眠模式：34 nA

监控计时器：460 nA

计时器 1 振荡器：650 nA @ 32 kHz

### 外设

10 位模拟到数字转换器 ADC – 12 通道

比较器模块

参考电压模块

三个 16 位计时器

一个 8 位计时器

一个增强型捕获、比较、PWM 模块

主同步串行端口 MSSP 模块，带有 SPI 和 I²C

增强型可寻址通用同步异步接收器发送器 EUSART

SR 闩锁模块
