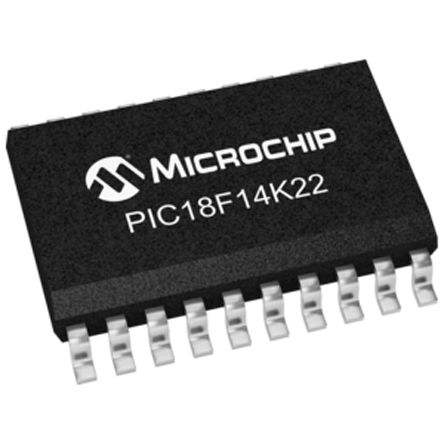

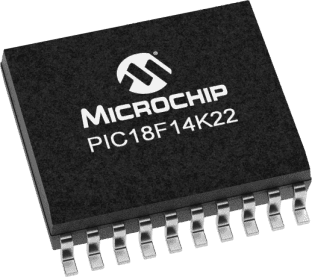

PIC18F1xK22 8 位闪存
PIC18F2x1x/4x1x 系列微控制器基于 PIC18 体系结构，可提供 31 级硬件堆栈和 75 个说明。 这些 MCU 采用极低功耗技术，特别适用于低功耗至关重要的应用。
### 微控制器功能
最大 16 MIPS CPU 速度
75 指令 - 通过扩展指令集支持 83 指令
31 级硬件堆栈
可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz
18 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
延长监控计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 极低功耗功能
睡眠模式：34 nA
监控计时器：460 nA
计时器 1 振荡器：650 nA @ 32 kHz
### 外设
10 位模拟到数字转换器 ADC – 12 通道
比较器模块
参考电压模块
三个 16 位计时器
一个 8 位计时器
一个增强型捕获、比较、PWM 模块
主同步串行端口 MSSP 模块，带有 SPI 和 I²C
增强型可寻址通用同步异步接收器发送器 EUSART
SR 闩锁模块
频率 64 MHz
针脚数 20
RAM大小 512 B
位数 8
耗散功率 800 mW
模数转换数ADC 1
输入/输出数 18 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 20

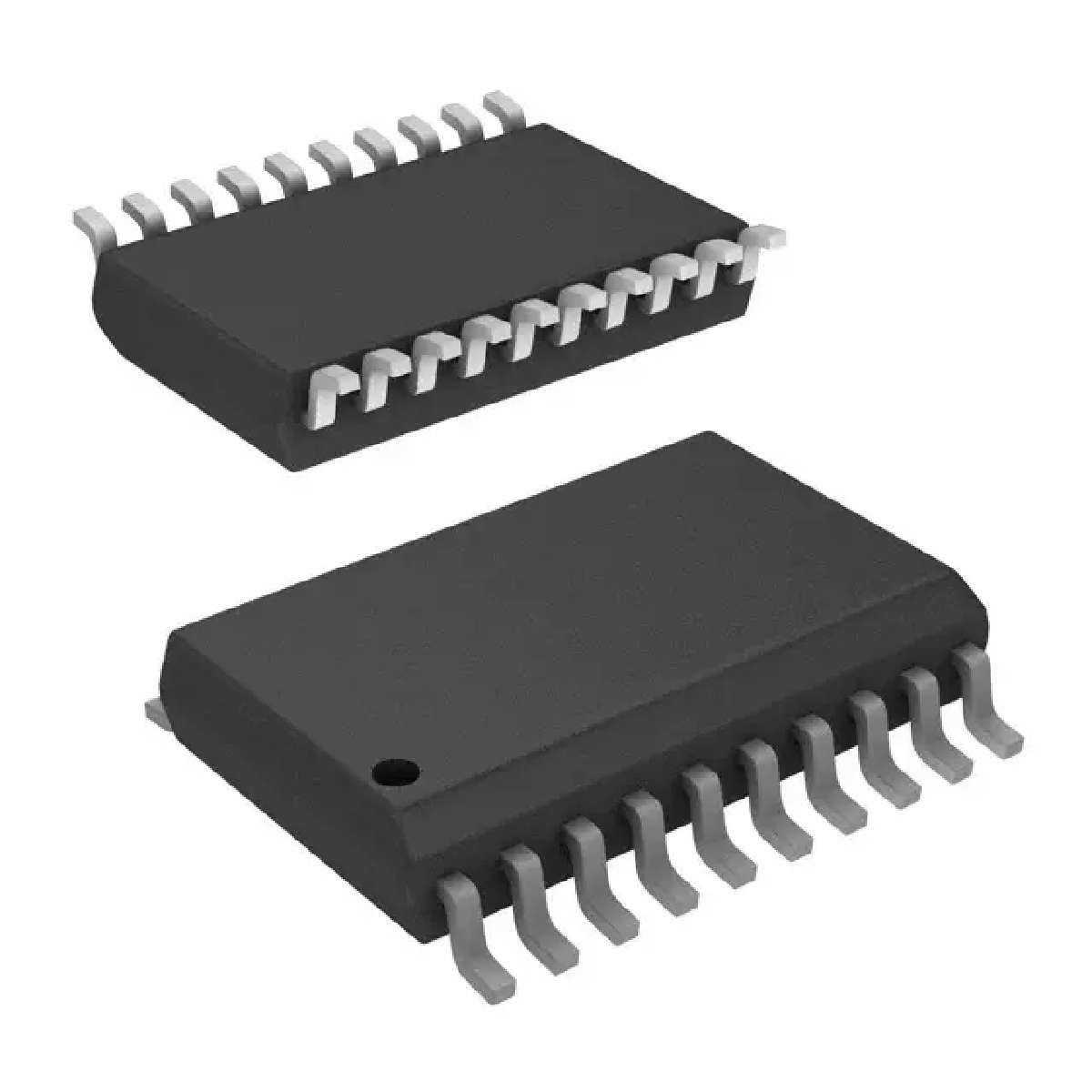

封装 SOIC-20
长度 12.8 mm
宽度 7.5 mm
高度 2.35 mm
封装 SOIC-20
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC18F14K22T-I/SO Microchip 微芯 | 当前型号 | 当前型号 |
PIC18F14K22-I/SO 微芯 | 类似代替 | PIC18F14K22T-I/SO和PIC18F14K22-I/SO的区别 |
PIC18F14K22-E/SO 微芯 | 类似代替 | PIC18F14K22T-I/SO和PIC18F14K22-E/SO的区别 |
PIC18F14K22-I/SS 微芯 | 功能相似 | PIC18F14K22T-I/SO和PIC18F14K22-I/SS的区别 |
