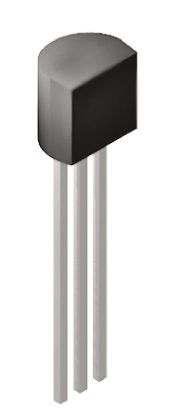

FAIRCHILD SEMICONDUCTOR PN2222ATFR 单晶体管 双极, NPN, 40 V, 300 MHz, 625 mW, 1 A, 35 hFE
The is a 40V NPN Bipolar BJT Single Transistor for use as a medium power amplifier and switch requiring collector currents up to 500mA. This product is general usage and suitable for many different applications.
- .
- 75V Collector to base voltage VCBO
- .
- 6V Emitter to base voltage VEBO
- .
- 83.3°C/W Thermal resistance, junction to case
- .
- 200°C/W Thermal resistance, junction to ambient
- .
- 60ns Fall time TA = 25°C
频率 300 MHz
额定电压DC 40.0 V
额定电流 500 mA
针脚数 3
极性 NPN
耗散功率 625 mW
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 100 @150mA, 10V
最大电流放大倍数hFE 300
额定功率Max 625 mW
直流电流增益hFE 35
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 625 mW
安装方式 Through Hole
引脚数 3
封装 TO-92-3
长度 5.2 mm
宽度 4.19 mm
高度 5.33 mm
封装 TO-92-3
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PN2222ATFR Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
PN2222ABU 飞兆/仙童 | 类似代替 | PN2222ATFR和PN2222ABU的区别 |
PN2222ATA 飞兆/仙童 | 类似代替 | PN2222ATFR和PN2222ATA的区别 |
PN2222ATF 飞兆/仙童 | 类似代替 | PN2222ATFR和PN2222ATF的区别 |
