PIC12C509T-04E/SM参数规格_中文资料_数据手册PDF

PIC12C509T-04E/SM概述

8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers

PIC PIC® 12C Microcontroller IC 8-Bit 4MHz 1.5KB 1K x 12 OTP 8-SOIJ

立创商城:
PIC 4MHz 闪存：1K@x12bit

得捷:
IC MCU 8BIT 1.5KB OTP 8SOIJ

贸泽:
8-bit Microcontrollers - MCU 1.5KB 41 RAM 6 I/O 4MHz Ext Temp SOIC8

艾睿:
MCU 8-bit PIC12 PIC RISC 1.5KB EPROM 3.3V/5V 8-Pin SOIJ T/R

安富利:
MCU 8-bit PIC12 PIC RISC 1.5KB EPROM 3.3V/5V 8-Pin SOIJ T/R

PIC12C509T-04E/SM中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 4.00MHz max

RAM大小 41 x 8

耗散功率 700 mW

I/O引脚数 5

存取时间 4.00 µs

内核架构 PIC

内核子架构 PIC12

工作温度Max 125 ℃

工作温度Min 40 ℃

耗散功率Max 700 mW

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5.33 mm

宽度 5.38 mm

高度 1.98 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

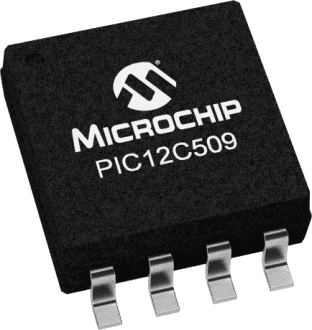

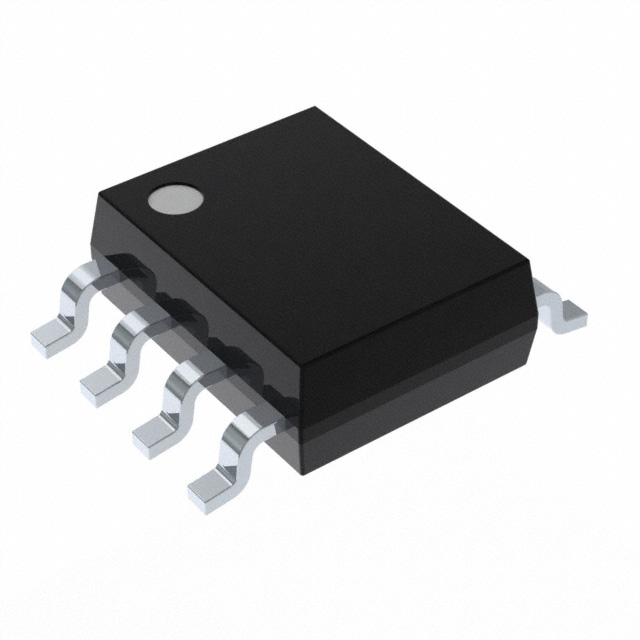

PIC12C509T-04E/SM引脚图与封装图

在线购买PIC12C509T-04E/SM

型号： PIC12C509T-04E/SM

制造商： Microchip 微芯

描述：8引脚， 8位CMOS微控制器 8-Pin, 8-Bit CMOS Microcontrollers

立即咨询

替代型号PIC12C509T-04E/SM

型号/品牌	代替类型	替代型号对比
PIC12C509T-04E/SM Microchip 微芯	当前型号	当前型号
PIC12F509T-E/SN 微芯	完全替代	PIC12C509T-04E/SM和PIC12F509T-E/SN的区别
PIC12C509-04/SM 微芯	类似代替	PIC12C509T-04E/SM和PIC12C509-04/SM的区别
PIC12C509-04I/SM 微芯	类似代替	PIC12C509T-04E/SM和PIC12C509-04I/SM的区别
