PIC16F627A/628A/648A 微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F627A/628A/648A 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、高达 3.5 K 字节的程序内存，224 字节 RAM 和多达 128 字节的数据 EEPROM。 板载是一个振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 个指令 8 级硬件堆栈 16 个输入/输出引脚 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 监控计时器 WDT 低电压编程 LVP 在线串行编程 ICSP ### 外设两个比较器 捕获/比较/PWM 模块 两个 8 位计时器 一个 16 位计时器 ### PIC16 微控制器
PIC16F627A/628A/648A
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F627A/628A/648A 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、高达 3.5 K 字节的程序内存，224 字节 RAM 和多达 128 字节的数据 EEPROM。 板载是一个振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 个指令
8 级硬件堆栈
16 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控计时器 WDT
低电压编程 LVP
在线串行编程 ICSP
### 外设
两个比较器
捕获/比较/PWM 模块
两个 8 位计时器
一个 16 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
时钟频率 4.00MHz max
RAM大小 224 x 8
耗散功率 800 mW
I/O引脚数 16
存取时间 20.0 µs
内核架构 PIC
内核子架构 PIC16
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 28

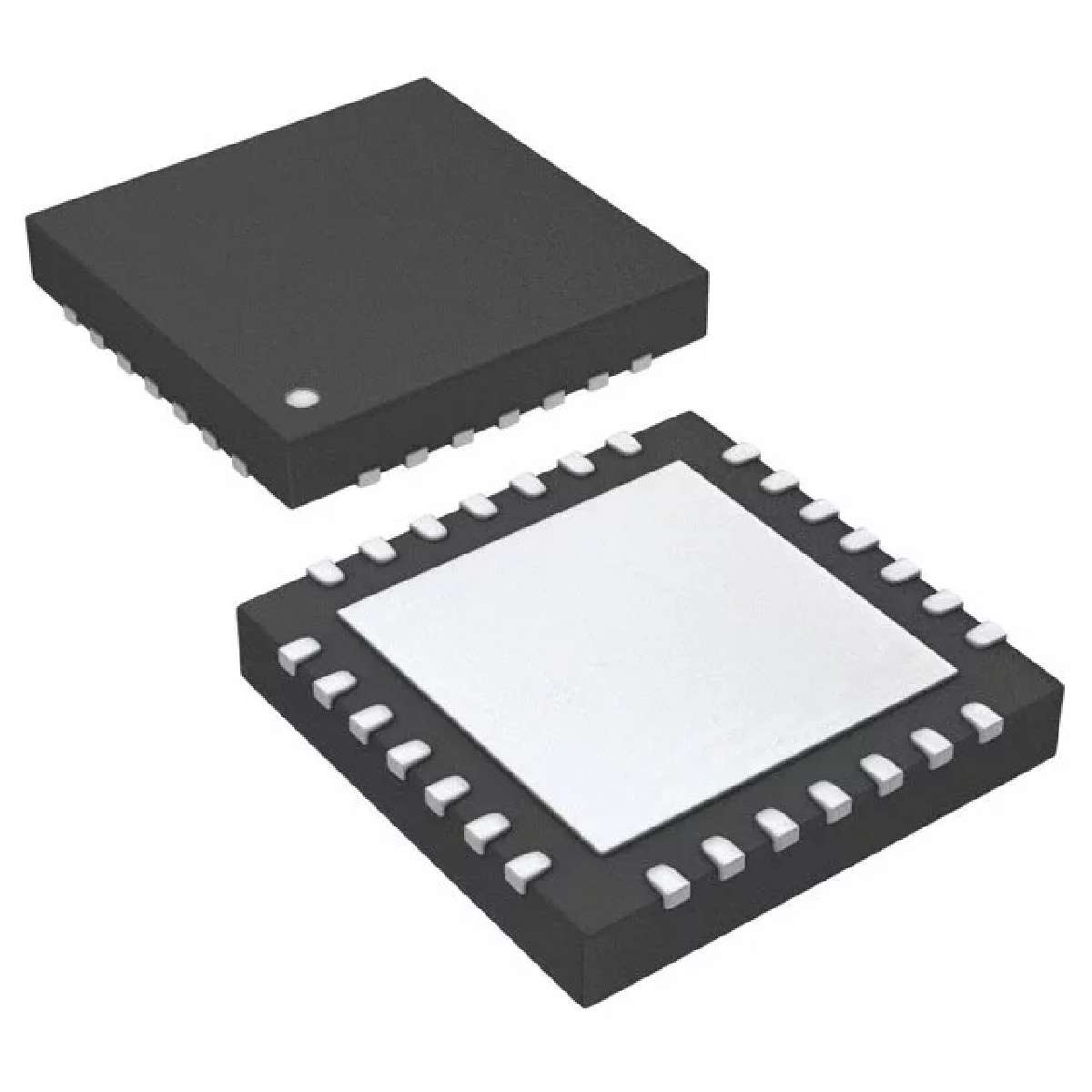

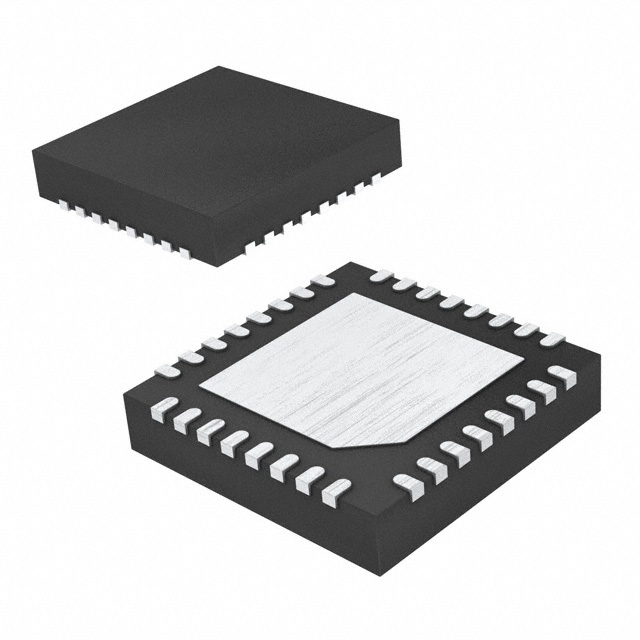

封装 QFN-28

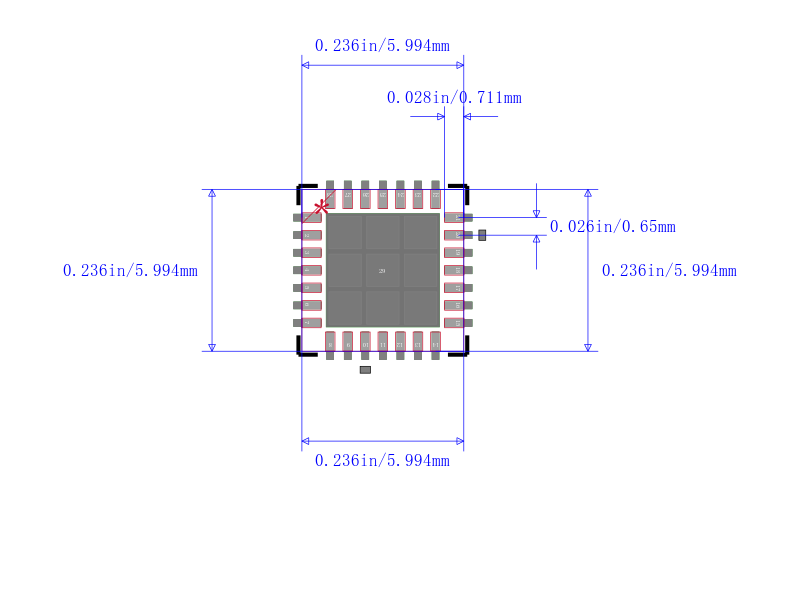

长度 6 mm
宽度 6 mm
高度 0.95 mm
封装 QFN-28
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16LF628A-I/ML Microchip 微芯 | 当前型号 | 当前型号 |
PIC16LF628AT-I/SO 微芯 | 类似代替 | PIC16LF628A-I/ML和PIC16LF628AT-I/SO的区别 |
PIC16LF628AT-I/ML 微芯 | 类似代替 | PIC16LF628A-I/ML和PIC16LF628AT-I/ML的区别 |
PIC16LF628A-I/SO 微芯 | 功能相似 | PIC16LF628A-I/ML和PIC16LF628A-I/SO的区别 |
