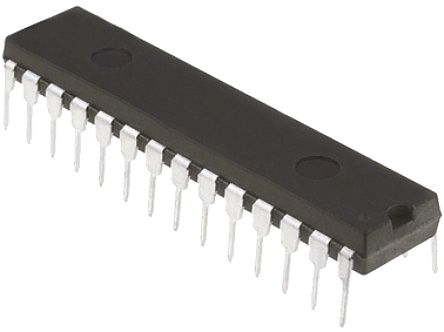

Microchip PIC16F 系列 MCU 8 bit PIC PIC16F72-E/SP, 20MHz, 3.5 kB ROM 闪存, 128 B RAM, PDIP-28
PIC16F72 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。
PIC16F72 系列微控制器基于 Microchip 的中级内核,带 8 层深硬件堆栈和 35 个指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器和 128 字节的 RAM。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
22 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
### 外设
5 通道 8 位模拟到数字转换器 ADC
捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP,带有 SPI 和 I2C
电源电压DC 5.00 V, 5.50 V max
时钟频率 20.0MHz max
RAM大小 128 B
耗散功率 1000 mW
I/O引脚数 22
存取时间 20.0 µs
内核架构 PIC
内核子架构 PIC16
模数转换数ADC 1
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
安装方式 Through Hole
引脚数 28

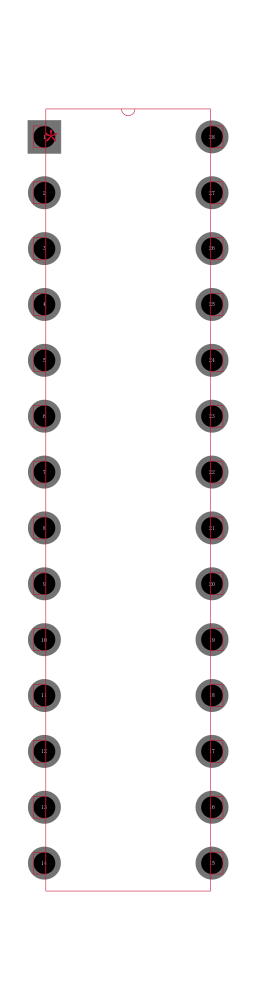

封装 SPDIP-28
长度 35.56 mm
宽度 7.49 mm
高度 3.81 mm
封装 SPDIP-28
工作温度 -40℃ ~ 125℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F72-E/SP Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F72-I/SP 微芯 | 类似代替 | PIC16F72-E/SP和PIC16F72-I/SP的区别 |
PIC16C72-20E/SP 微芯 | 类似代替 | PIC16F72-E/SP和PIC16C72-20E/SP的区别 |
PIC16C72A-04E/SP 微芯 | 类似代替 | PIC16F72-E/SP和PIC16C72A-04E/SP的区别 |
