PIC16F914-E/P参数规格_中文资料_数据手册PDF

PIC16F914-E/P概述

40分之28 / 44/ 64引脚基于闪存的8位CMOS微控制器与LCD驱动器和纳瓦技术 28/40/44/64-Pin Flash-Based, 8-Bit CMOS Microcontrollers with LCD Driver and nanoWatt Technology

PIC series IC 8 位 20MHz 7KB（4K x 14）闪存 40-PDIP

立创商城:
PIC 20MHz 闪存：4K@x14bit RAM：256Byte

得捷:
IC MCU 8BIT 7KB FLASH 40DIP

艾睿:
MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 40-Pin PDIP Tube

Allied Electronics:
7 KB Flash, 352 RAM, 36 I/O

安富利:
MCU 8-bit PIC16 PIC RISC 7KB Flash 5V 40-Pin PDIP Tube

PIC16F914-E/P中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 20.0MHz max

RAM大小 256 B

位数 8

耗散功率 800 mW

I/O引脚数 35

存取时间 20.0 µs

内核架构 PIC

模数转换数ADC 1

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 800 mW

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 40

封装 PDIP-40

外形尺寸

宽度 13.84 mm

封装 PDIP-40

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

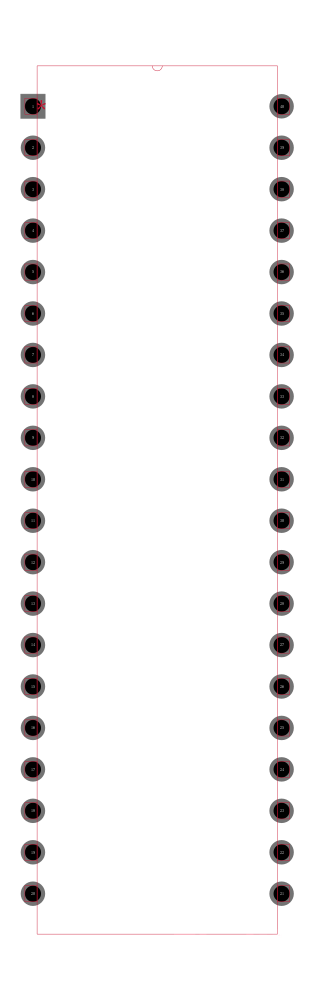

PIC16F914-E/P引脚图与封装图

在线购买PIC16F914-E/P

型号： PIC16F914-E/P

描述：40分之28 / 44/ 64引脚基于闪存的8位CMOS微控制器与LCD驱动器和纳瓦技术 28/40/44/64-Pin Flash-Based, 8-Bit CMOS Microcontrollers with LCD Driver and nanoWatt Technology

替代型号PIC16F914-E/P
