PIC16C62B/72A 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C62B/72A 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 22 个输入/输出引脚 1 个捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 监控器计时器 WDT 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 在线串行编程 ICSP ### PIC16 微控制器
PIC16C62B/72A 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C62B/72A 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。
### 特点
35 指令
8 级硬件堆栈
22 个输入/输出引脚
1 个捕获、比较、PWM CCP 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP，带有 SPI 和 I2C
监控器计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
在线串行编程 ICSP
频率 20 MHz
电源电压DC 5.00 V, 6.00 V max
工作电压 4V ~ 5.5V
针脚数 28
时钟频率 20 MHz
RAM大小 128 B
位数 8
耗散功率 1000 mW
I/O引脚数 22
存取时间 20.0 µs
内核架构 PIC
内核子架构 PIC16
输入/输出数 22 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V

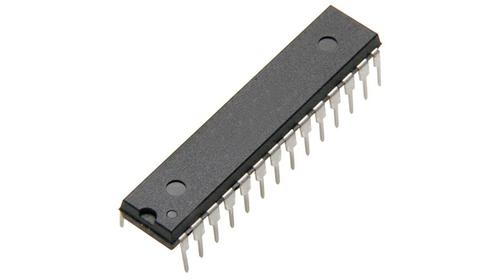

安装方式 Through Hole
引脚数 28
封装 DIP-28
长度 35.18 mm
宽度 7.49 mm
高度 3.43 mm
封装 DIP-28
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 3A991.a.2
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C62B-20/SP Microchip 微芯 | 当前型号 | 当前型号 |
PIC16C62B-04/SP 微芯 | 类似代替 | PIC16C62B-20/SP和PIC16C62B-04/SP的区别 |
PIC16C62B-20I/SP 微芯 | 类似代替 | PIC16C62B-20/SP和PIC16C62B-20I/SP的区别 |
PIC16C62B-20E/SP 微芯 | 类似代替 | PIC16C62B-20/SP和PIC16C62B-20E/SP的区别 |
