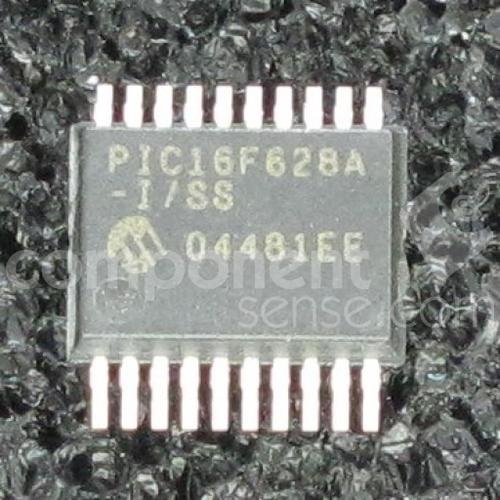

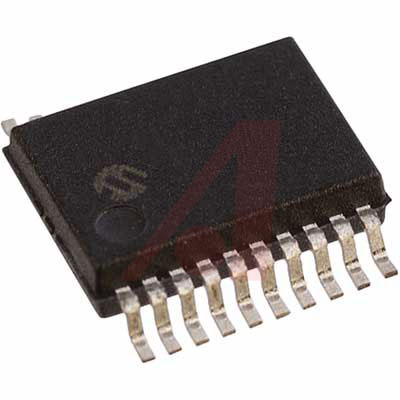

MICROCHIP PIC16F628A-I/SS 微控制器, 8位, 闪存, PIC16F6xxx, 20 MHz, 3.5 KB, 224 Byte, 20 引脚, SSOP
PIC16F627A/628A/648A
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F627A/628A/648A 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、高达 3.5 K 字节的程序内存，224 字节 RAM 和多达 128 字节的数据 EEPROM。 板载是一个振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 个指令
8 级硬件堆栈
16 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控计时器 WDT
低电压编程 LVP
在线串行编程 ICSP
### 外设
两个比较器
捕获/比较/PWM 模块
两个 8 位计时器
一个 16 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 3V ~ 5.5V
针脚数 20
时钟频率 20 MHz
RAM大小 224 B
位数 8
耗散功率 800 mW
FLASH内存容量 3.5 KB
I/O引脚数 16
存取时间 20.0 µs
内核架构 PIC
内存容量 20000 B
输入/输出数 16 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
长度 7.5 mm
宽度 5.6 mm
高度 1.85 mm
封装 SSOP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 工业, Industrial, 车用, 传感与仪器, Sensing & Instrumentation, Automotive, Consumer Electronics, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F628A-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F627A-I/SS 微芯 | 类似代替 | PIC16F628A-I/SS和PIC16F627A-I/SS的区别 |
PIC16F648A-I/SS 微芯 | 类似代替 | PIC16F628A-I/SS和PIC16F648A-I/SS的区别 |
PIC16F628-20/SS 微芯 | 类似代替 | PIC16F628A-I/SS和PIC16F628-20/SS的区别 |
